Todo-dielétrico autossuficiente O cabo (ADSS) é um tipo de cabo de fibra ótica isso é forte bastante apoiar-se entre estruturas sem usar elementos condutores do metal. É usado pela utilidade elétrica empresas como um meio de comunicações, instalado ao longo das linhas de transmissão aéreas existentes e frequentemente de compartilhar as mesmas estruturas do apoio que os condutores elétricos.
ADSS é uma alternativa a OPGW e a OPAC com mais baixos custos da instalação. Projetou ser forte bastante instalar até 700 medidores do cabo entre torres de apoio, cabos de ADSS são de pouco peso e pequeno no diâmetro, reduzindo o peso dos cabos e das cargas colocados na estrutura da torre pelo vento e pelo gelo.
O cabo é projetado de modo que as fibras óticas de vidro internas sejam apoiadas com pouco ou nenhum a tensão para manter a baixa perda ótica sobre a vida do cabo. O cabo é jacketed impedir que a umidade degrade as fibras óticas. O revestimento igualmente protege os elementos da força do polímero dos raios UV do sol.
Usando fibras do único-modo e comprimentos de onda claros de um ou outro nanometres 1310 ou 1550, os circuitos até 100 quilômetros por muito tempo são possíveis sem repetidores. Um único cabo pode levar o tanto como como 864 fibras.
Detalhes da construção
Nenhum fio de metal é usado em um cabo de ADSS. As fibras óticas são apoiadas nos tubos fracos do amortecedor, ou arranjadas em uma configuração da fita. Para impedir a tensão nas fibras, a maioria de tipos fornecem mentemers com o comprimento frouxo adicional comparado ao comprimento do membro de apoio.

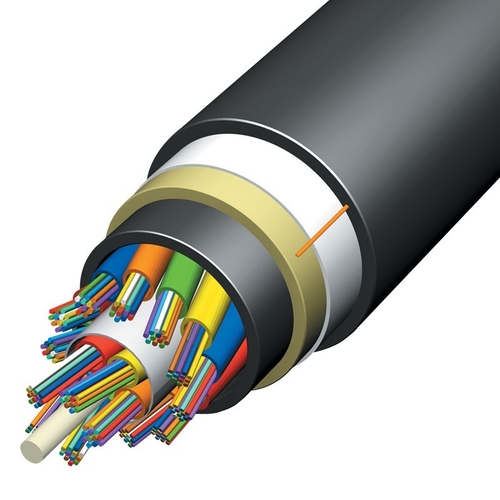

Para uns períodos mais longos, o projeto o mais comum obtém sua força dos fios da fibra do aramid, que são revestidos para impedir a água que wicking. O aramid o membro de força do fio cerca um núcleo composto dos tubos múltiplos do amortecedor, cada um que contém fibras múltiplas, tudo que cerca um núcleo plástico. A bainha exterior fornece a proteção da água e da luz solar. Uma outra versão consiste em um grande tubo central que contém as estruturas lisas, finas múltiplas chamadas fitas da fibra; este consiste em 6 ou 12 fibras laminadas entre camadas da fita-como o material.
Um outro tipo de projeto usa quatro costas vidro-reforçadas do membro de força plástica, e os tubos fracos do amortecedor cabografaram em um conjunto e protegido por um revestimento.
Acessórios e instalação
Os encaixes usados com cabo de ADSS podem ser tipo da tensão, usado nos sem saída onde o cabo termina ou muda o sentido, ou podem ser tipo da suspensão, guardando somente o peso de um período com a tensão transmitida através do período seguinte do cabo. Reforçando as hastes são usados em sem saída e pode às vezes ser usado em ambos os lados de um apoio da suspensão. a vibração eólia Vento-induzida pode ser um fator em uns períodos mais longos desde que os cabos de ADSS têm a tensão de pouco peso, relativamente alta, e pouco o auto-umedecimento. Os amortecedores antivibração podem ser instalados em cada período perto dos pontos de apoio se necessários. Os acessórios não devem ser apertados diretamente ao cabo mas pelo contrário sobre o reforço das hastes, para proteger o cabo de dano elétrico e mecânico. As caixas da terminação são usadas para encerrar e proteger talas entre o cabo de ADSS e “dentro corridas do cabo da planta”.
O cabo de ADSS pode ser instalado usando a vivo-linha métodos em uma linha de transmissão energizada. Os cabos da fibra são apoiados geralmente nos cruz-braços mais baixos da torre, que fornece o bom afastamento à terra. Quando as fibras são instaladas no meio de uma torre, o cabo da fibra é pouco suscetível de bater condutores energizados. Uns mais baixos pesos e forças são usados para a instalação, comparado com os cabos metálicos, assim que um equipamento mais leve pode ser usado.
A técnica da instalação é similar a instalar os condutores aéreos, tomados com cuidado para impedir a dobra excessivamente apertada do cabo, e o ajuste da caída de períodos individuais quanto para aos cabos metálicos.
Conclusão
O cabo de ADSS é ideal para a instalação em ambientes da distribuição assim como da transmissão. Desde que os cabos de ADSS fornecem uma solução ótima para uma combinação mais larga de contagens da fibra e de comprimentos de período, os desenhistas de sistema da expedição de cabogramas cada vez mais aérea tendem a adotá-los para telecomunicações, como utilidades de poder, Telcos, e grupos da rede privada. Combinando a conveniência
