Cabo ótico blindado da fibra do canal exterior e da fita de aço aérea da instalação
Esta especificação cobre as exigências de projeto de padrões da estrutura, os mecânicos, do exame e de desempenho para a fonte de cabos de fibra ótica. As características descreveram neste documento são pretendidas fornecer a informação no desempenho do cabo ótico.
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
Especificações
| Tipo de cabo |
GYTS |
| Tipo da fibra |
G652D |
| Aplicação |
Uma comunicação interurbana, LAN |
| Métodos recomendados da instalação |
Canal ou aéreo |
| Ambiente |
Exterior |
| Variação da temperatura |
-40℃ a 70℃ |
Especificações da fibra
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) |
| Características óticas |
|
|
|
| Diâmetro de campo de modo (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Comprimento de onda de interrupção (λcc) |
|
≤1260 |
nanômetro |
| Coeficiente de atenuação |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Perda de dobra macro |
φ75mm, 100circles, em 1550nm |
≤0.1 |
DB |
| Não uniformidade da atenuação |
|
≤0.05 |
DB |
| Coeficiente da dispersão |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Comprimento de onda zero da dispersão |
|
1300~1324 |
nanômetro |
| Inclinação zero máxima da dispersão |
|
≤0.093 |
Picosegundo (nanômetro2.km) |
| Índice de grupo de refração (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
µm |
| Núcleo/erro concentricidade do revestimento |
|
≤0.8 |
µm |
| Não-forma circular do revestimento |
|
≤1.0 |
% |
| Diâmetro de revestimento |
|
245.0±10 |
µm |
| Revestimento/erro de revestimento da concentricidade |
|
≤12.0 |
µm |
| Não-forma circular de revestimento |
|
≤8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
µm |
| Característica mecânica |
|
|
|
| Ondular (raio) |
|
≥4 |
m |
| Esforço de prova |
|
>0.69 |
Gpa |
| Força de revestimento da tira |
Valor médio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) |
|
≥20 |
|
Identificação de cor padrão da fibra
| Não. |
1 |
2 |
3 |
4 |
5 |
6 |
| Cor |
Azul |
Laranja |
Verde |
Brown |
Ardósia |
Branco |
| Não. |
7 |
8 |
9 |
10 |
11 |
12 |
| Cor |
Vermelho |
Preto |
Amarelo |
Violeta |
Rosa |
Aqua |

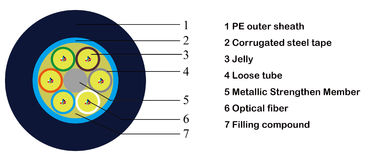

Projeto de cabo
| Artigo |
Descrição |
| Modelo No |
GYTS |
| 1. Contagem da fibra |
2-6 |
12 |
24 |
36 |
48 |
72 |
96 |
144 |
| 2. Diâmetro do cabo (milímetros) |
8.8±0.2 |
9.1±0.2 |
9.6±0.2 |
10.2±0.2 |
11.7±0.2 |
14.2±0.2 |
| 3. Peso do cabo (quilogramas) |
82 |
96 |
|
120 |
140 |
203 |
| 4. Membro de força central |
|
| - Material |
Fio de aço |
| - Diâmetro |
1.4mm |
2.0mm |
| - Bainha do PE |
Não |
Sim |
| 5. Tubo fraco |
|
| - Material |
PBT |
| - Tipo de composto de enchimento |
Geleia |
| - No. do tubo fraco |
1 |
2 |
4 |
3 |
4 |
6 |
8 |
12 |
| 6. Enchimento |
|
| - Material |
PP |
| - No. dos enchimentos |
4 |
3 |
1 |
2 |
1 |
0 |
| 7. Conjunto de tubo |
|
| - Disposição do tubo |
1+5 |
1+6 |
1+8 |
1+12 |
| - Encalhando o tipo |
SZ |
| 8. Água-obstruindo o sistema |
|
| - Material |
Composto de enchimento |
| 9. Armadura |
|
| - Material |
Fita de aço |
| 10. Bainha exterior |
|
| - Material |
PE |
| - Espessura |
1.5mm±0.2mm |
| 11. Marcação da bainha |
|
| - Tipo de marcação |
Impressão de laser |
Propriedades do cabo
| Artigo |
Descrição |
| Resistência à tração (N) |
Prazo |
600 |
| A curto prazo |
1500 |
| Esmagamento (N/100mm) |
Prazo |
300 |
| A curto prazo |
1000 |
| Raio de curvatura mínimo |
Estática |
10D |
| Dinâmico |
20D |
| Variação da temperatura (℃) |
Operação |
-40℃ - +70℃ |
| A instalação |
-10℃ - +60℃ |
| Armazenamento |
-40℃ - +70℃ |
Desempenho do cabo
| Artigo |
Testes |
Método do teste |
Resultado da análise |
| 1 |
Resistência à tração
IEC 60794-1-E1
|
Carga da tensão: 1500N
Tempo: 1min
Comprimento do cabo: ≥50m
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 2 |
Impacto
IEC 60794-1-E4
|
Altura: 1m
Peso: 1kg
Ponto do impacto: ≥5
Ciclo do impacto: no ciclo do aluguer 3 pelo ponto
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 3 |
Dobra repetida
IEC 60794-1-E6
|
Diâmetro de dobra: 25X o diâmetro exterior do cabo
Carga aplicada: 25kg
Ciclo de dobra: 30times
Velocidade de dobra: 1 ciclo por 2s
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 4 |
Torsão
IEC 60794-1-E7
|
Comprimento da torsão: 1m
Carga aplicada: 25kg
Ângulo da torsão: ±90 ou +180
Ciclo da torção: épocas ≥10
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 5 |
Penetração da água
IEC 60794-1-F5B
|
Altura da água: 1m
Comprimento do cabo: 3m
Mantendo o tempo: 24 horas
|
Nenhuma água escapou do extremo oposto do cabo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Etapa da temperatura: +20°C->-40°C°C >+70°C->+20°C
Mantendo o tempo: 24 horas por cada etapa
Ciclo: 2times
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 7 |
Fluxo composto
IEC 60794-1-E14
|
Comprimento da amostra: 30cm
Temperatura: 70℃±2℃
Mantendo o tempo: 24 horas
|
Nenhum fluxo composto |
Embalagem e envio
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro de madeira não-retornável separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
O cabo em cada carretel será coberto completamente com um envoltório térmico que seja prendido ao cabo empacotando correias. Este envoltório é reusável e fornece a proteção térmica e UV excelente.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
