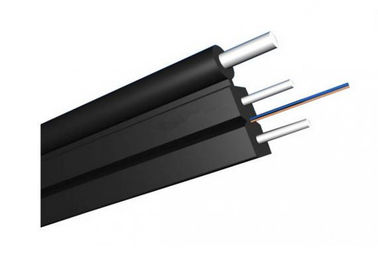

O cabo da fibra ótica da bainha FTTH de LSZH com fio de aço FRP reforça
A autossuficiente rede do acesso usa o cabo ótico interno com uma forma da borboleta que seja colocar no centro a unidade de uma comunicação ótica, dois que o membro de força metálico paralelo é colocado em ambos os lados, e adicionou o único membro de força metálico na parte externa. É terminada finalmente com uma bainha zero preta ou colorida do halogênio do baixo fumo de Lsoh (LSZH) para fora.
Aplicação
1. Adotado ao sistema de expedição de cabogramas interno.
2. Como a trança do equipamento de comunicação.
3. Apropriado para a conexão do assoalho.
Características
1. fibra 250um.
2. FRP/KFRP.
3. bainha de LSZH.
Detalhes da construção do cabo
| Artigos |
Descrição |
| Número de fibra |
2-24cores |
| Fibra |
tipo |
G652D/G657A/Multimode |
| diâmetro |
250µm |
| Membro de força |
materia |
Fio de Kevlar |
| Tubo fraco |
diâmetro |
0.9-1.2mm |
| material |
/ |
| Bainha exterior |
material |
PVC/LSZH |
| diâmetro |
1.6*2.0-3.0*6.0mm |
| Tamanho do cabo (altura * largura) |
/ |
| Peso do cabo |
5.5-28.5KG |
| Variação da temperatura da instalação (ºC) |
-20+60 |
| Temperatura da operação e do transporte (ºC) |
-40+70 |
| Min Bending Radius (milímetros) |
Prazo |
10D |
Min Bending
Raio (milímetros) |
A curto prazo |
20D |
Permissível mínimo
Resistência à tração (N) |
Prazo |
40 |
Permissível mínimo
Resistência à tração (N) |
A curto prazo |
80 |
| Carga do esmagamento (N/100mm) |
Prazo |
200 |
| Carga do esmagamento (N/100mm) |
a curto prazo |
1000 |
Cor padrão da fibra e do tubo
| Estilo da fibra |
Unidade |
Manutenção programada
G652 |
Manutenção programada
G652D |
Milímetro
50/125 |
Milímetro
62.5/125 |
Milímetro
OM3-300 |
| circunstância |
nanômetro |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| atenuação |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
| Dispresion |
1550nm |
Picosegundo (nm*km) |
---- |
≤18 |
---- |
---- |
Dispresion |
| 1625nm |
Picosegundo (nm*km) |
---- |
≤22 |
---- |
---- |
|
| Largura de banda |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Largura de banda |
| 1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
| Comprimento de onda zero da dispersão |
nanômetro |
1300-1324 |
>=1302,
≤1322 |
---- |
---- |
>= 1295,
≤1320 |
| Inclinação zero do dispresion |
nanômetro |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
| PMD Fibr individual máximo |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
| Valor da relação do projeto de PMD |
Picosegundo (nm2*k
m) |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
| Λc do comprimento de onda de interrupção da fibra |
nanômetro |
>= 1180,
≤1330 |
>=1180,
≤1330 |
---- |
---- |
---- |
Sutoff do cabo
λcc do comprimento de onda |
nanômetro |
≤1260 |
≤1260 |
---- |
---- |
---- |
| Microfarad |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
| 1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
Numérico
Abertura (NA) |
|
---- |
---- |
0,200+/
-0,015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Etapa (meio de bidirecional
medida) |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Irregularidades sobre a fibra
comprimento e ponto |
DB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| |
|
|
|
|
|
|
|
| Dicontinuity |
Backscatter da diferença
coeficiente |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Uniformidade da atenuação |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Dimater do núcleo |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
| Diâmetro do revestimento |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Não-forma circular do revestimento |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Diâmetro de revestimento |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Revestimento/tentilhão
concentricamente erro |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Revestindo não a forma circular |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Núcleo/erro conentricity do revestimento |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Onda (raio) |
um |
≤4 |
≤4 |
---- |
---- |
---- |
Embalagem & envio
