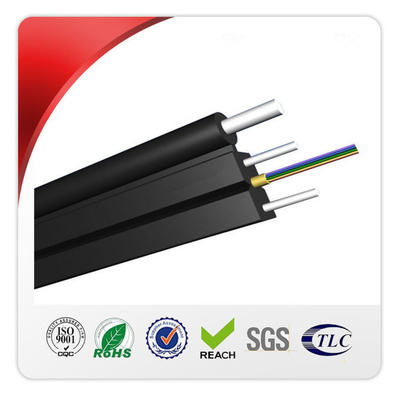

2 que o núcleo FTTH exterior pendente o cabo com fio de aço reforçam
Esta especificação cobre as exigências de projeto de padrões da estrutura, os mecânicos, do exame e de desempenho para a fonte de cabos de fibra ótica. As características descreveram neste documento são pretendidas fornecer a informação no desempenho do cabo ótico.
Aplicações
sistema da fiação 1.Outdoor.
2.FTTH, sistema terminal.
3.Indoor eixo, fiação de construção.
Características
1.Bow-tie tipo projeto de seção transversal, revestimento de PVC de LSZH ou.
fio 2.Two de aço paralelo ou FRP como o membro de força para proteger a fibra e para fornecer a tensão e a pressão adequadas.
fibra 3.Flex durável para fornecer a maior largura de banda e para aumentar características da transmissão da rede.
4.Easy descascou fora, tamanho de pouco peso, pequeno, projeto original do sulco, fácil para a manutenção.
fio 5.Single de aço como o mensageiro para aumentar as propriedades elásticas.
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
Especificações
Especificações gerais
|
Tipo de cabo
|
FTTH (cabo pendente)
|
|
Tipo da fibra
|
MANUTENÇÃO PROGRAMADA G.657A1
|
|
Aplicação
|
Uma comunicação interurbana, LAN
|
|
Métodos recomendados da instalação
|
Aéreo
|
|
Ambiente
|
Interno/exterior
|
|
Variação da temperatura
|
-40ºC a 70ºC
|
Especificações da fibra
|
Estilo da fibra
|
Unidade
|
Manutenção programada
G652D
|
Manutenção programada
G657A1
|
Manutenção programada
G657A2
|
|
circunstância
|
nanômetro
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atenuação
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersão
|
1310nm
|
Picosegundo (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Picosegundo (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Comprimento de onda zero da dispersão
|
nanômetro
|
1312±10
|
1312±10
|
1300-1324
|
|
Inclinação zero da dispersão
|
picosegundo (×Km do ² do nanômetro)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibra individual máxima de PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valor da relação do projeto de PMD
|
picosegundo (×Km do ² do nanômetro)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc do comprimento de onda de interrupção da fibra
|
nanômetro
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc do comprimento de onda de interrupção do cabo
|
nanômetro
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Etapa (meio da medida bidirecional)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irregularidades sobre a descontinuidade do comprimento e do ponto da fibra
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coeficiente backscatter da diferença
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformidade da atenuação
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diâmetro do revestimento
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Não-forma circular do revestimento
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diâmetro de revestimento
|
um
|
242±7
|
242±7
|
242±7
|
|
Revestimento/erro do tentilhão concentricamente
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Revestindo não a forma circular
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Núcleo/erro concentricidade do revestimento
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Onda (raio)
|
um
|
≥4
|
≥4
|
≥4
|
|
Estilo da fibra
|
Unidade
|
Manutenção programada
G652D
|
Manutenção programada
G657A1
|
Manutenção programada
G657A2
|
|
circunstância
|
nanômetro
|
1310/1550
|
1310/1550
|
1310/1550
|
|
atenuação
|
dB/km
|
≤0.36/0.23
|
≤3.5/0.21
|
≤3.5/0.21
|
|
Dispersão
|
1310nm
|
Picosegundo (nm*km)
|
≤18
|
≤18
|
≤18
|
|
1550nm
|
Picosegundo (nm*km)
|
≤22
|
≤22
|
≤22
|
|
Comprimento de onda zero da dispersão
|
nanômetro
|
1312±10
|
1312±10
|
1300-1324
|
|
Inclinação zero da dispersão
|
picosegundo (×Km do ² do nanômetro)
|
≤0.091
|
≤0.090
|
≤0.092
|
|
Fibra individual máxima de PMD
|
[ps/√km]
|
≤0.2
|
≤0.2
|
≤0.2
|
|
Valor da relação do projeto de PMD
|
picosegundo (×Km do ² do nanômetro)
|
≤0.08
|
≤0.08
|
≤0.08
|
|
Λc do comprimento de onda de interrupção da fibra
|
nanômetro
|
>=1180, ≤1330
|
>=1180, ≤1330
|
>=1180, ≤1330
|
|
Λcc do comprimento de onda de interrupção do cabo
|
nanômetro
|
≤1260
|
.....
|
.....
|
|
Microfarad
|
1310nm
|
um
|
9.2±0.4
|
9.0±0.4
|
9.8±0.4
|
|
1550nm
|
um
|
10.4±0.8
|
10.1±0.5
|
9.8±0.5
|
|
Etapa (meio da medida bidirecional)
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Irregularidades sobre a descontinuidade do comprimento e do ponto da fibra
|
DB
|
≤0.05
|
≤0.05
|
≤0.05
|
|
Coeficiente backscatter da diferença
|
dB/km
|
≤0.03
|
≤0.03
|
≤0.03
|
|
Uniformidade da atenuação
|
dB/km
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Diâmetro do revestimento
|
um
|
125.0±0.1
|
124.8±0.1
|
124.8±0.1
|
|
Não-forma circular do revestimento
|
%
|
≤1.0
|
≤0.7
|
≤0.7
|
|
Diâmetro de revestimento
|
um
|
242±7
|
242±7
|
242±7
|
|
Do revestimento erro concentricamente
|
um
|
≤12.0
|
≤12.0
|
≤12.0
|
|
Revestindo não a forma circular
|
%
|
≤6.0
|
≤6.0
|
≤6.0
|
|
Núcleo/erro concentricidade do revestimento
|
um
|
≤0.6
|
≤0.5
|
≤0.5
|
|
Onda (raio)
|
um
|
≥4
|
≥4
|
≥4
|
Identificação de cor padrão da fibra
|
Não.
|
1
|
2
|
3
|
4
|
5
|
6
|
|
Cor
|
Azul
|
Laranja
|
Verde
|
Brown
|
Ardósia
|
Branco
|
|
Não.
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Cor
|
Vermelho
|
Preto
|
Amarelo
|
Violeta
|
Rosa
|
Aqua
|
Projeto de cabo
|
Artigo
|
Descrição
|
|
Modelo No
|
FTTH-1 G.657A1-LSZH
|
|
1. Contagem da fibra
|
Núcleo 2
|
|
2. Diâmetro do cabo
|
2.1±0.1*5.2±0.2mm
|
|
3. Peso do cabo
|
17.7KG
|
|
4. Membro de força
|
|
|
- Material
|
AÇO
|
|
- Diâmetro
|
0.45mm*2
|
|
bainha 5.Outer
|
|
|
- Material
|
LSZH
|
|
6. Marcação da bainha
|
|
|
- Tipo de marcação
|
Impressão de laser
|
|
7. Mensageiro
|
|
|
OD
|
1.0mm
|
|
Material
|
Fio de aço
|
Desempenho do cabo
| Artigos |
Descrição |
| Variação da temperatura da instalação |
-20--+60ºC |
| Temperatura da operação e do transporte |
-40-+70ºC |
| Min Bending Radius (milímetros) |
Prazo |
10D |
| a curto prazo |
20D |
| Resistência à tração permissível (N) |
Prazo |
300 |
| a curto prazo |
600 |
| Carga do esmagamento (N/100mm) |
Prazo |
1100 |
| a curto prazo |
2200 |
Testes e inspeção
As propriedades óticas de todas as fibras são medidas antes da fabricação do cabo e permanecem rastreáveis durante todo o processo de manufatura e a vida do cabo.
Após a expedição de cabogramas, nós usamos técnicas controles de processos estatísticas junto com a verificação periódica para segurar a conformidade 100% às exigências da atenuação de cada comprimento do cabo com o OTDR bidirecional em todos os comprimentos de onda de funcionamento. As medidas dimensionais do cabo igualmente são feitas na inspeção final e gravadas.
Embalagem e envio
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro de madeira não-retornável separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
O cabo em cada carretel será coberto completamente com um envoltório térmico que seja prendido ao cabo empacotando correias. Este envoltório é reusável e fornece a proteção térmica e UV excelente.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
