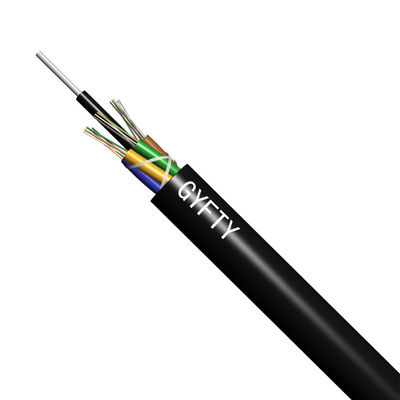

Cabo de fibra ótica aéreo do núcleo do sistema de transmissão de energia GYFTY do único modo 6/12/24
GYFTY FRP localiza no centro dos núcleos como um membro de força não metálico. Os tubos do cabo, que são enchidos com o composto de enchimento, são encalhados em torno do membro de força. Terminado com uma bainha do PE. Os cabos de GYFTY estão disponíveis de 2 núcleos a 288 núcleos. É usado na área de alta tensão para comunicações interurbanas.
Aplicações
1.Aerial/canal
equipamentos de comunicação 2.Connecting
sistema da fiação 3.Multi-cores no centro de dados
Características
1.Good mecânico e desempenho da temperatura
2. Tubo de grande resistência dos looes que é hidrólise resistente
composto do enchimento do tubo 3.Special para assegurar uma proteção crítica da fibra
resistência 4.Crush e flexibilidade
as medidas 5.The de seguimento são tomadas assegurar o cabo à prova d'água:
a fibra 6.Single reforçou o plástico como o membro de força central
composto do enchimento do tubo 7.Loose
enchimento do núcleo de 8,100% cabos
Especificações gerais
| Tipo de cabo |
GYFTY |
| Tipo da fibra |
G652D |
| Aplicação |
Uma comunicação interurbana, LAN |
| Métodos recomendados da instalação |
Aéreo |
| Ambiente |
Exterior |
| Variação da temperatura |
-40℃ a 70℃ |
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) |
| Características óticas |
|
|
|
| Diâmetro de campo de modo (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Comprimento de onda de interrupção (λcc) |
|
≤1260 |
nanômetro |
| Coeficiente de atenuação |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Perda de dobra macro |
φ75mm, 100circles, em 1550nm |
≤0.1 |
DB |
| Não uniformidade da atenuação |
|
≤0.05 |
DB |
| Coeficiente da dispersão |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Comprimento de onda zero da dispersão |
|
1300~1324 |
nanômetro |
| Inclinação zero máxima da dispersão |
|
≤0.093 |
Picosegundo (nanômetro2.km) |
| Índice de grupo de refração (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
µm |
| Núcleo/erro concentricidade do revestimento |
|
≤0.8 |
µm |
| Não-forma circular do revestimento |
|
≤1,0 |
% |
| Diâmetro de revestimento |
|
245.0±10 |
µm |
| Revestimento/erro de revestimento da concentricidade |
|
≤12.0 |
µm |
| Não-forma circular de revestimento |
|
≤8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
µm |
| Característica mecânica |
|
|
|
| Ondular (raio) |
|
≥4 |
m |
| Esforço de prova |
|
>0.69 |
Gpa |
| Força de revestimento da tira |
Valor médio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) |
|
≥20 |
|
| Artigo |
Descrição |
| Modelo No |
GYFTY |
| 1. Contagem da fibra |
48 |
72 |
| 2. Diâmetro do cabo (milímetro) ±0.3 |
9,2 |
9,8 |
| 3. Peso do cabo (quilogramas) |
65 |
81 |
| 4. Membro de força central |
|
| - Material |
FRP |
| - Diâmetro |
1.4mm |
2.0mm |
| - Bainha do PE |
Não |
| 5. Tubo fraco |
|
| - Material |
PBT |
| - Diâmetro exterior |
2.0mm |
| - Espessura |
0.3mm |
| - Tipo de composto de enchimento |
Geleia |
| - No. do tubo fraco |
4 |
6 |
| 6. Enchimento |
|
| - Material |
PP |
| - Diâmetro exterior |
2.0mm |
| - No. dos enchimentos |
1 |
0 |
| 7. Conjunto de tubo |
|
| - Disposição do tubo |
1+5 |
1+6 |
| - Encalhando o tipo |
SZ |
| 8. Água-obstruindo o sistema |
|
| - Material |
Composto de enchimento |
| 9. Envoltório do núcleo |
|
| - Material |
fita do poliéster |
| 10. Bainha exterior |
|
| - Material |
PE |
| - Espessura |
1.6mm±0.1mm |
| 12. Marcação da bainha |
|
| - Tipo de marcação |
Impressão de laser
|
Nós podemos projetar qualquer tipo das estruturas de acordo com a capacidade da condição ambiental e da transmissão, tal como GYFTA, GYFXTY, GYFDTZA etc.

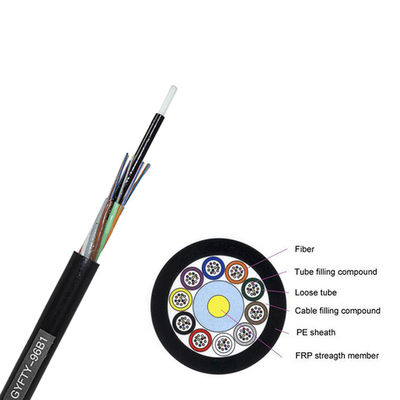

Estrutura
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
