Cabos de fibra óptica ADSS de 12 núcleos, autossustentáveis, não metálicos

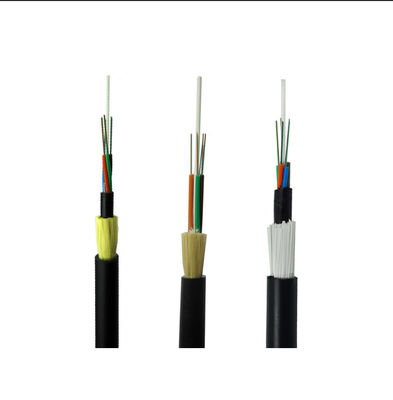

Descrição do produto
Este cabo de modo único 2/4/6/8/12/24/48/96 Core ADSS Fiber Optic Cable são adequados para instalação aéreas ao ar livre.Estrutura blindada leve com mensageiro de fio de amida faz o cabo de modo único 2/4/6/8/12/24/48/96 núcleo ADSS Fibra óptica Cable própria gravidade.
A presente especificação abrange os requisitos do cabo de fibra óptica autossustentável totalmente dielétrico (ADSS) a fornecer ao cliente para utilização fora da instalação.
O cabo de fibra óptica deve cumprir os requisitos da presente especificação e, em geral, cumprir as normas mais recentes ou melhor:
ITU-T G.650: Definições e métodos de ensaio para atributos determinísticos lineares de fibras e cabos monomodo
ITU-T G.652.D: Características de uma fibra óptica e de um cabo de modo único
IEC 60793-2-50 B1.3: Especificação seccional para fibras mono-modas da classe B
IEEE Std 1222TM, padrão IEEE para cabo de fibra óptica autossustentável totalmente dielétrico.
Especificações
Especificações gerais
| Tipo de cabo |
ADSS |
| Tipo de fibra |
G652D |
| Aplicação |
Telecomunicações de longa distância, LAN em zonas de alta tensão ou acesso a redes de telecomunicações; |
| Métodos de instalação recomendados |
Sistema de transmissão de energia, áreas de trovão muito e alta inerência eletromagnética |
| Meio Ambiente |
Exterior |
| Intervalo de temperatura |
-40°C a 70°C |
Especificações da fibra
| Parâmetro técnico da fibra óptica monomodo da UIT-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diâmetro do campo de modo (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| comprimento de onda de corte (λcc) |
|
≤ 1260 |
nm |
| Coeficiente de atenuação |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Perda de curvatura macro |
φ75 mm, 100 círculos, a 1550 nm |
≤ 0.1 |
dB |
| Não-uniformidade de atenuação |
|
≤ 0.05 |
dB |
| Coeficiente de dispersão |
1288~1339 nm
1271 ~ 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 18
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| comprimento de onda de dispersão zero |
|
1300~1324 |
nm |
| Inclinação de dispersão máxima zero |
|
≤ 0.093 |
PS/(nm2.km) |
| Índice de refração do grupo (valor típico) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Características geométricas |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
μm |
| Erro de concentricidade do núcleo/revestimento |
|
≤ 0.8 |
μm |
| Não circularidade do revestimento |
|
≤ 1.0 |
% |
| Diâmetro do revestimento |
|
245.0±10 |
μm |
| Erro de concentricidade do revestimento/revestimento |
|
≤ 12.0 |
μm |
| Revestimento não circular |
|
≤ 8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
μm |
| Características mecânicas |
|
|
|
| Curling (rádio) |
|
≥ 4 |
m |
| Estresse de prova |
|
> 069 |
GPA |
| Força da tira de revestimento |
Valor médio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parâmetro de suscetibilidade à corrosão por esforço dinâmico (n)dvalor) |
|
≥ 20 |
|
PadrãoColorEu...Identificação deFibérico
| - Não, não. |
1 |
2 |
3 |
4 |
5 |
6 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Arco-íris |
Branco |
| - Não, não. |
7 |
8 |
9 |
10 |
11 |
12 |
| Cores |
Vermelho |
Negro |
Amarelo |
Violet |
Rosa |
Aqua
|

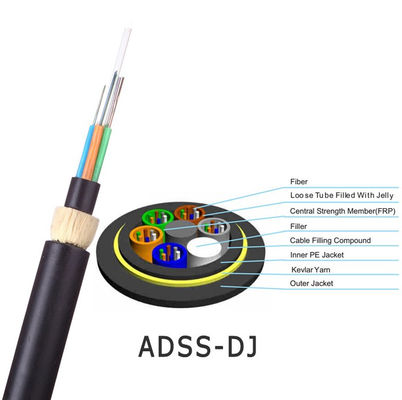

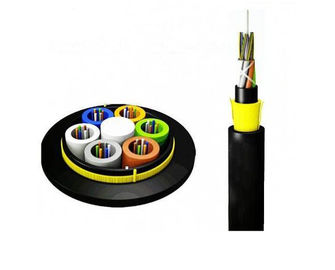

CabosDExijo
| Números |
Descrições |
| Fibra óptica ((G.652.D) |
12F |
24F |
| Tubos soltos |
Materiais |
PBT (tereftalato de polibutileno) |
| Fibras por tubo |
4 |
4 |
| Números |
3 |
6 |
| Rodas de enchimento |
Números |
3 |
0 |
| Membro da força central |
Materiais |
FRP (Fibra de vidro reforçada com plástico) |
| Material de bloqueio de água |
Fios de algodão |
| Membro da força adicional |
Fabrico a partir de fibras sintéticas |
| Capa exterior |
Materiais |
HDPE preto |
| Espessura |
Número nominal: 1,6 mm |
| Diâmetro nominal do cabo (± 0,3 mm) |
10.0 |
| Peso aproximado do cabo (kg/km) |
78 |
| Estresse de tensão nominal (RTS) |
4.5KN |
| Tensão máxima de funcionamento (40%RTS) |
1.8KN |
| Estresse diário (15-25%RTS) |
0.675-1.125KN |
| Duração máxima admissível |
100m |
| Esmagar |
Tempo curto |
2200N/100mm |
| Intervalo de temperatura aplicável |
Operação |
-40°C~+70°C |
| Instalação |
-10°C~+50°C |
| Armazenagem e transporte |
-40°C~+60°C |
| Radius de dobra |
Instalação |
20 vezes o diâmetro do cabo |
| Operação |
10 vezes o diâmetro do cabo |
CabosSHeathMArqueamento
Cada cabo deve apresentar claramente a seguinte informação na capa exterior dos cabos:
a. Nome do fabricante.
b. Ano do fabricante
c. Tipo de cabo e fibra
d. Marca de comprimento (impressão em cada metro normalmente)
e. Ou segundo as exigências do cliente.
Desempenho do cabo
| Ponto |
Testes |
Método de ensaio |
Resultado do ensaio |
| 1 |
Resistência à tração
IEC 60794-1-E1
|
Carga de tensão:1500N
Tempo: 1 minuto
Comprimento do cabo: ≥ 50 m
|
Alteração da perda ≤ 0,1 dB@1550 nm
Sem ruptura de fibras e sem danos na bainha
|
| 2 |
Impacto
IEC 60794-1-E4
|
Altura: 1 m
Peso: 1 kg
Ponto de impacto: ≥ 5
Ciclo de impacto: em locação 3 ciclos por local
|
Alteração da perda ≤ 0,1 dB@1550 nm
Sem ruptura de fibras e sem danos na bainha
|
| 3 |
Dobragem repetida
IEC 60794-1-E6
|
Diâmetro de dobra: 25X o diâmetro externo do cabo
Carga aplicada: 25 kg
Ciclo de dobra: 30 vezes
Velocidade de dobra: 1 ciclo por 2 s
|
Alteração da perda ≤ 0,1 dB@1550 nm
Sem ruptura de fibras e sem danos na bainha
|
| 4 |
Torção
IEC 60794-1-E7
|
Comprimento de torção: 1 m
Carga aplicada: 25 kg
Ângulo de torção: ±90 ou +180
Ciclo de torção: ≥ 10 vezes
|
Alteração da perda ≤ 0,1 dB@1550 nm
Sem ruptura de fibras e sem danos na bainha
|
| 5 |
Penetração da água
IEC 60794-1-F5B
|
Altura da água: 1 m
Comprimento do cabo: 3 m
Tempo de conservação: 24 horas
|
Não há vazamento de água do outro lado do cabo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Passo de temperatura: +20°C->-40°C->+70°C->+20°C
Tempo de conservação: 24 horas por cada passo
Ciclo: 2 vezes
|
Alteração da perda ≤ 0,1 dB@1550 nm
Sem ruptura de fibras e sem danos na bainha
|
| 7 |
Fluxo composto
IEC 60794-1-E14
|
comprimento da amostra: 30 cm
Temperatura: 70°C±2°C
Tempo de conservação: 24 horas
|
Nenhum fluxo composto |
Características
Detalhes de projeto para comprimentos de envergadura até 457 m e contagens de fibras até 432
Instalação de passagem única - sem mensageiro, sem fio de amarração - mais rápido e menor custo
O cabo é bloqueado pela água usando a tecnologia de núcleo seco, portanto, não há compostos de inundação confusos
Apto para utilização em linhas de distribuição e de transmissão de alta tensão
Não requer fio de mensageiro, totalmente auto-sustentável.
