ADSS cabo de fibra óptica autossustentável totalmente dielétrico exterior
Cabos de fibra óptica
Descrição
Esta especificação abrange os requisitos de projeto para a estrutura, as normas mecânicas, físicas e de desempenho para o fornecimento de cabos de fibra óptica.As características descritas no presente documento destinam-se a fornecer informações sobre o desempenho do cabo óptico
Características estruturais
Tubos soltos com elementos de reforço não metálicos
Fios de aramid de alta flexibilidade
Capazes de trabalhar a um campo elétrico de até 25 KV/m por um período prolongado
Especificações da fibra
| Parâmetro técnico da fibra óptica monomodo da UIT-T G.652D (B1.3) |
| Características ópticas |
|
|
|
| Diâmetro do campo de modo (MFD) |
1310 nm
1550 nm
|
9.2±0.4
10.4±0.8
|
μm
μm
|
| comprimento de onda de corte (λcc) |
|
≤ 1260 |
nm |
| Coeficiente de atenuação |
1310 nm
1383 nm
1550 nm
|
< 0.35
< 0.35
< 0.22
|
dB/km
dB/km
dB/km
|
| Perda de curvatura macro |
φ75 mm, 100 círculos, a 1550 nm |
≤ 0.1 |
dB |
| Não-uniformidade de atenuação |
|
≤ 0.05 |
dB |
| Coeficiente de dispersão |
1288~1339 nm
1271 ~ 1360 nm
1550 nm
|
≤ 3.5
≤ 53
≤ 8
|
PS/(nm.km)
PS/(nm.km)
PS/(nm.km)
|
| comprimento de onda de dispersão zero |
|
1300~1324 |
nm |
| Inclinação de dispersão máxima zero |
|
≤ 0.093 |
PS/(nm2.km) |
| Índice de refração do grupo (valor típico) |
1310 nm
1550 nm
|
1.466
1.467
|
|
| Características geométricas |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
μm |
| Erro de concentricidade do núcleo/revestimento |
|
≤ 0.8 |
μm |
| Não circularidade do revestimento |
|
≤ 1.0 |
% |
| Diâmetro do revestimento |
|
245.0±10 |
μm |
| Erro de concentricidade do revestimento/revestimento |
|
≤ 12.0 |
μm |
| Revestimento não circular |
|
≤ 8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
μm |
| Características mecânicas |
|
|
|
| Curling (rádio) |
|
≥ 4 |
m |
| Estresse de prova |
|
> 069 |
GPA |
| Força da tira de revestimento |
Valor médio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parâmetro de suscetibilidade à corrosão por esforço dinâmico (n)dvalor) |
|
≥ 20 |
|
Propriedades
Este sistema pode acomodar até 288 fibras ópticas.
O design leve adiciona menos carga à torre e pode se estender até 1500 m.
Tem um forte desempenho anti-puxa de mais de 90KN.
A estrutura não metálica proporciona um bom isolamento e uma excelente resistência ao raio.
Os fios de aramida são igualmente distribuídos e apresentam bons processos de produção, resultando num excelente desempenho sob tensão.
Tem um excelente desempenho à prova de balas.
Tem um excelente desempenho resistente ao rastreamento.
O sistema pode ser instalado sem desligamento, e a transmissão normal do cabo não será influenciada por falhas na linha de alimentação.

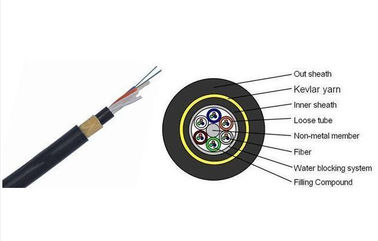

Projeto de cabos
| Ponto |
Descrição |
| Número do modelo |
ADSS-12B1-100-PE |
ADSS-24B1-100-PE |
ADSS-48B1-100-PE |
| 1- Contagem de fibras. |
12 |
24 |
48 |
| 2Diâmetro do cabo |
110,6 ± 0,3 mm |
12.4 ± 0,3 mm |
| 3Peso do cabo |
117 kg |
130 kg |
| 4Membro da Força Central. |
|
| - Material |
FRP |
| 5Tubos soltos. |
|
| - Material |
PBT |
| Número de tubo solto |
2 |
4 |
4 |
| - Número de fibras por tubo |
6 |
6 |
12 |
| - Tipo de composto de enchimento |
Gelatina |
| 6. Enchimento |
|
| - Material |
PP |
| - Nenhum de enchimento |
4 |
2 |
2 |
| 7. Montagem de tubos |
|
| - Disposição do tubo |
1 + 6 |
| - Tipo de encalhamento |
SZ |
| 8Sistema de bloqueio de água |
|
| - Material |
Composto de enchimento ((Ou fita adesiva para bloquear a água) |
| 9. Envoltura do núcleo |
|
| - Material |
Tela de poliéster |
| 10- Membro da força. |
|
| - Material |
Fios de aramida |
| 11. Envoltura interna |
|
| - Material |
MDPE |
| - Espessura |
00,8 mm±0,2 mm |
| 12.Capa exterior |
|
| - Material |
HDPE |
| - Espessura |
10,8 mm±0,2 mm |
| 13Marcação da bainha |
|
| - Tipo de marcação |
Impressão a laser |
Os campos aplicáveis são os seguintes
Telecomunicações de longa distância, LAN em zonas de alta tensão ou acesso à rede de telecomunicações.
Certificação e FAQ
REACH,ROHS,Certificado TLC Telecom,Certificação do Sistema de Gestão Ambiental,ISO9001:2000Certificado de patente de modelo de utilidade
