Fabricantes de fibra ótica do cabo do Todo-dielétrico do núcleo de ADSS 2-144 autossuficientes o preço de assoalho, cabo de fibra ótica exterior

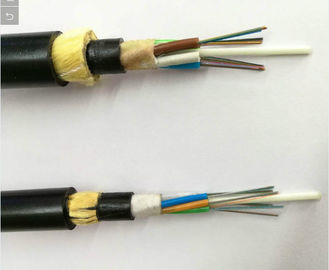

O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.
Characteriatic
1. Pode ser instalado sem cortar o poder
2. excelente no desempenho, o máximo indutivo no ponto de funcionamento na bainha pode alcançar 25kV
3. peso leve e pequeno diâmetro que reduzem a carga causada pelo gelo e pelo vento e a carga em torres e em backprops
os comprimentos de período 4.Large e o período o maior estão sobre 1000m
5. bom desempenho da resistência à tração e da temperatura
6. A esperança de vida do projeto é 30 anos
Parâmetro
| Tipo de cabo | Contagem da fibra | Tubos | Enchimentos |
Diâmetro do cabo milímetro |
Peso kg/km do cabo | KN de trabalho máximo da tensão | Membro de força CSA mm2 | Módulo de elasticidade kN/mm2 |
| ADSS | 2 | 1 | 4 | 12,5 | 136 | 1,5 | 4,6 | 7,6 |
| ADSS | 4 | 2 | 3 | 13,0 | 142 | 2,25 | 7,6 | 8,3 |
| ADSS | 8 | 3 | 2 | 13,3 | 148 | 3,0 | 10,35 | 9,45 |
| ADSS | 10 | 4 | 1 | 13,6 | 156 | 3,6 | 13,8 | 10,8 |
| ADSS | 12 | 5 | 0 | 13,8 | 159 | 4,5 | 14,3 | 11,8 |
| ADSS | 14 | 6 | 0 | 14,5 | 177 | 5,4 | 18,4 | 13,6 |
| ADSS | 16 | 4 | 1 | 14,9 | 185 | 6,75 | 22,0 | 16,4 |
| ADSS | 20 | 5 | 0 | 15,1 | 193 | 7,95 | 26,4 | 18,0 |
| ADSS | 24 | 6 | 0 | 15,5 | 201 | 9,0 | 32,2 | 19,1 |
| ADSS | 28 | 7 | 1 | 15,6 | 208 | 10,5 | 33,0 | 19,6 |
| ADSS | 32 | 8 | 0 | 16,3 | 226 | 12,75 | 40,0 | 21,0 |
| ADSS | 36 | 9 | 1 | 16,8 | 242 | 15,45 | 48,0 | 24,0 |
| ADSS | 42 | 10 | 0 | 17,2 | 253 | 16,2 | 51,0 | 25,1 |
| ADSS | 48 | 11 | 1 | 17,9 | 266 | 18,0 | 58,8 | 25,1 |
| Diâmetro de Ref.outer (milímetro) |
Ref.weight peso de kg/km |
Tensão de Ref.daily max.working (kN) |
Tensão de trabalho permissível máxima (kN) |
Força da ruptura (kN) |
Membro de força CSA (mm2) |
Módulo de elasticidade kN/ (mm2) |
Coeficiente ×10-6 /k da expansão do calor | |
| Bainha do PE | Na bainha |
|||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | -0,4 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,5 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,8 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 |
Característica ótica
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Atenuação (+20ºC) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Largura de banda (classe A) | @850nm | ≥500 megahertz·quilômetro | ≥200 megahertz·quilômetro | ||
| @1300nm | ≥1000 megahertz·quilômetro | ≥600 megahertz·quilômetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc do comprimento de onda de interrupção do cabo | ≤1260nm | ≤1480nm | |||
| Tipo da fibra | Multimodo | G.651 | A1a: 50/125 | fibra do Classificar-índice |
| A1b: 62.5/125 | ||||
| Singlemode | G.652 (A, B, C) | B1.1: Fibra convencional | ||
| G.652D | B2: A dispersão zero deslocou | |||
| G.655 | B1.2: O comprimento de onda de interrupção deslocou | |||
| G.657 (A1, A2, B3) | B4: Dados técnicos principais para o positivo | |||
| a dispersão deslocou a fibra do único-modo |
||||
Detalhe de empacotamento
O pacote de fibra ótica do cabo do núcleo de ADSS 2-144 é com o cilindro de madeira da exportação. A dimensão de madeira do cabo exterior da fibra ótica do núcleo 2-288 é 100cm*75cm*75cm, 0.57CBM. Comprimento de entrega de cabo exterior de acordo com 2-144 núcleos de fibra ótica do cabo do núcleo. Igualmente aceite o cilindro de cabo feito sob encomenda dos clientes. dê boas-vindas para contactar-nos!
Transporte
· Todas as maneiras de envio disponíveis podiam ser aplicadas, pelo correio, pelo ar ou pelo mar.
· O transitário apontado ou nossos próprios remetentes todos poderiam ser usados na expedição.
· Completo-maneira que segue as cargas para você antes que os bens chegarem.
Especificações
· Cabo de fibra ótica do núcleo do OEM 2-144
· LOGOTIPO de Cutomer
· Preço de fábrica
· 25 anos de qualidade garantida
