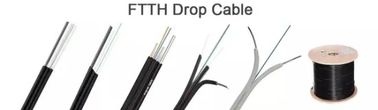

Ind-Simplex Arco Tipo G657A1 Drop Wire Fibra Óptica 2 Coretipo de modo único cabo de comunicação de cabo de comunicação de rede de telecomunicações
O cabo de fibra óptica em forma de borboleta é para colocar a fibra óptica no centro, colocar dois fios FRP paralelos em ambos os lados como elementos de reforço,e extrudir uma bainha retardadora de chama sem halogênio, de baixo teor de fumo. Membro de reforço (FRP) é colocado em cada lado da ranhura, revestido com PE (LSZH, PVC) jacket.

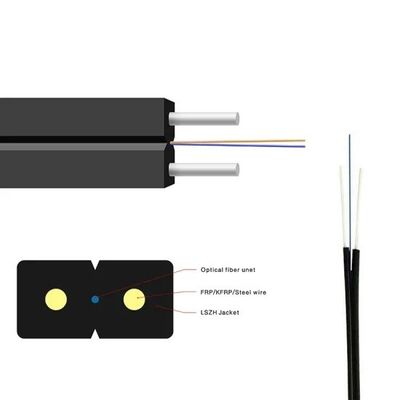

Estrutura:
- Projeto de secção transversal do tipo bow-tie
- dois fios paralelos de FRP como elemento de resistência
- G657A1 fibra flexível durável no meio
- O elemento de reforço (FRP) é colocado em cada lado do sulco
- Vestuário exterior PE ou LSZH
Características
1Fibra óptica especial resistente à curvatura, proporcionando maior largura de banda e melhorando o desempenho de transmissão da rede;
2Dois reforços paralelos de FRP ou metal permitem que o cabo óptico tenha uma boa resistência à pressão e proteja a fibra óptica;
3O cabo óptico tem uma estrutura simples, um peso leve e uma forte praticidade;
4. Desenho de sulco único, fácil de descascar, fácil de conectar, simplificar a instalação e manutenção;
5- revestimento de polietileno flame retardante sem halogénio e com baixo teor de fumo ou revestimento de PVC flame retardante, protecção do ambiente.
6Pode ser combinado com uma variedade de conectores no local, pode ser no final do local.
7. Devido à sua suavidade e leveza, o cabo revestido é amplamente utilizado na rede de acesso;O nome científico do cabo revestido é que a rede de acesso usa uma borboleta para introduzir o cabo óptico; porque a sua forma é uma borboleta, também é chamado de um cabo óptico borboleta, 8-formado cabo óptico.
Especificações
Especificações gerais
| Tipo de cabo |
FTTH (cabo de queda) |
| Tipo de fibra |
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento. |
| Aplicação |
FTTH, LAN |
| Métodos de instalação recomendados |
Área aérea |
| Meio Ambiente |
Em ambientes internos |
| Intervalo de temperatura |
- 40 a 70°C |
Especificações da fibra
| Estilo de fibra |
Unidade |
SM
G652D
|
SM
G657A1
|
SM
G657A2
|
| condição |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
| atenuação |
dB/km |
≤ 0,36/0.23 |
≤ 0,35/0.21 |
≤ 0,35/0.21 |
| Dispersão |
1310 nm |
PS/(nm*km) |
≤ 18 |
≤ 18 |
≤ 18 |
| 1550 nm |
PS/(nm*km) |
≤ 22 |
≤ 22 |
≤ 22 |
| comprimento de onda de dispersão zero |
nm |
1312±10 |
1312±10 |
1300-1324 |
| Inclinação de dispersão zero |
PS/nm2 × km |
≤ 0.091 |
≤ 0.090 |
≤ 0.092 |
| PMD Fibra individual máxima |
[ps/√km] |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
| Valor de ligação de projeto PMD |
PS/nm2 × km |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| comprimento de onda de corte da fibra λc |
nm |
¥1180,≤1330 |
¥1180,≤1330 |
¥1180,≤1330 |
| comprimento de onda de corte do cabo λcc |
nm |
≤ 1260 |
..... |
..... |
| MFD |
1310 nm |
Um... |
9.2±0.4 |
9.0±0.4 |
90,8 ± 0.4 |
| 1550 nm |
Um... |
10.4±0.8 |
10.1±0.5 |
90,8 ± 0.5 |
| Passo (média de medição bidirecional) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Irregularidades sobre o comprimento da fibra e a descontinuidade pontual |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Coeficiente de retrospecção da diferença |
dB/km |
≤ 0.03 |
≤ 0.03 |
≤ 0.03 |
| Uniformidade de atenuação |
dB/km |
≤ 0.01 |
≤ 0.01 |
≤ 0.01 |
| Diâmetro do revestimento |
Um... |
125.0±0.1 |
1240,8 ± 0.1 |
1240,8 ± 0.1 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
≤ 0.7 |
≤ 0.7 |
| Diâmetro do revestimento |
Um... |
242±7 |
242±7 |
242±7 |
| Erro concêntrico de revestimento/cafinha |
Um... |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Revestimento não circular |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Erro de concentricidade do núcleo/revestimento |
Um... |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
| Curl ((rádio) |
Um... |
≥ 4 |
≥ 4 |
≥ 4 |
Identificação padrão de cor da fibra
| - Não, não. |
1 |
2 |
3 |
4 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Projeto de cabos
| Ponto |
Descrição |
| Número do modelo |
GJYXFH03 |
| 1Contagem de fibras. |
1 Núcleo, 2 Núcleos, 4 Núcleos |
| 2Diâmetro do cabo |
6.8mm |
| 3Diâmetro do cabo interno |
2.0*3.0 mm |
| 4Membro da força. |
|
| - Material |
FRP |
| - Diâmetro. |
0.45mm |
| 5.Capa exterior |
|
| - Material |
PE/LSZH (preto/branco)/PVC |
| 6Marcação da bainha |
|
| - Tipo de marcação |
Impressão a laser |
Membro da Força
O elemento de resistência é feito de FRP. Ele fornece resistência ao cabo.
Proteção do cabo contra a entrada de água.
Vestuário exterior
A bainha LSZH é extrudida sobre a fibra.
Marcação da bainha do cabo
Cada cabo deve apresentar claramente a seguinte informação na capa exterior dos cabos:
a. Nome do fabricante.
b. Ano do fabricante
c. Tipo de cabo e fibra
d. Marca de comprimento (impressão em cada metro normalmente)
e. Ou segundo as exigências do cliente.
Aplicação
1. Utilizado para fiação interna, os utilizadores finais utilizam directamente cabos;
2. Utilizado para a introdução de cabos ópticos em edifícios;
Para cablagem interna de utilizadores em FTTH.
