MDPE/HDPE cabos de fibra óptica blindados de carcaça dupla 2-288 Core GYTA53
Enterro Subterrâneo Direto
Descrição
As fibras, de 200/250μm, são colocadas num tubo solto de plástico de alto módulo, preenchido com um composto de enchimento resistente à água, um fio de aço, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumínio, um filtro de alumpara cabos de alta densidade fibrosa, por vezes revestidos com polietileno (PE)Os tubos (e preenchimentos) são encalhados ao redor do membro de resistência em um núcleo de cabo compacto e circular.Um laminado de polietileno de alumínio (APL) é aplicado ao redor do núcleo do cabo. que é preenchido com o composto de enchimento para protegê-lo da entrada de água. Em seguida, o núcleo do cabo é coberto com uma fina bainha interna de PE. Depois de PSP é aplicado longitudinalmente sobre a bainha interna,O cabo é completado com uma bainha externa de PE.

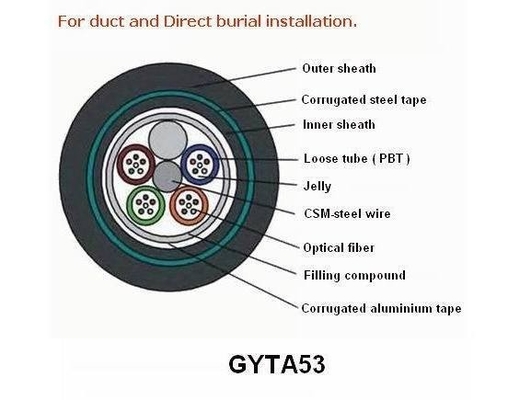

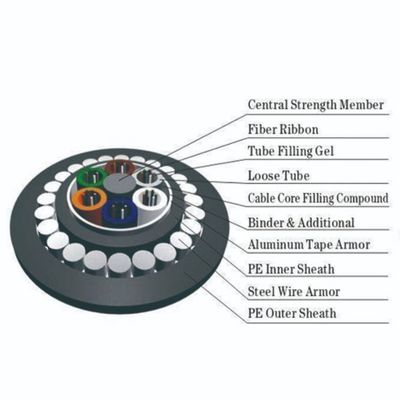

Estrutura
- Fios de aço simples como elemento de resistência central com bainha de PE
- O tubo solto preenchido com composto impermeável especial
- Gel de enchimento de núcleo completo
- De aço laminado, com duas tiras blindadas
- Vestuário exterior PE anti-UV
Características
- Bom desempenho mecânico e de temperatura
- Tubos soltos de alta resistência resistentes à hidrólise
- Compostos especiais de enchimento de tubos garantem uma proteção crítica da fibra
- A bainha de PE protege o cabo da radiação ultravioleta
- Boa capacidade de esmagamento, aplica-se a canalização e aplicação directamente enterrada
- Para assegurar a função à prova d'água:
- Fios de aço simples como elemento de resistência central
- Compostos especiais de enchimento de tubos garantem uma proteção crítica da fibra
- Completamente preenchido no cabo
- Duplas camadas de APL evitam a umidade
- Boa fita de bloqueio de água evitar o afundamento verticalmente
Especificações
| Tipo de cabo |
Contagem de fibras |
Contagem de tubos soltos
|
Contagem de preenchimento |
Diâmetro do cabo mm |
Peso do cabo
Kg/km |
Resistência à tração
N longo/curto prazo |
Resistência ao esmagamento
A longo/curto prazo N/100m
|
Radius de dobra
Em mm estático/dinâmico |
| GYTA53-2~6 |
2 ~ 6 |
1 |
4 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-8~12 |
8 ~ 12 |
2 |
3 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-14~18 |
14 ~ 18 |
3 |
2 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-20~24 |
20 ~ 24 |
4 |
1 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-26~30 |
26 ~ 30 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-32~36 |
32 ~ 36 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-38~48 |
38 ~ 48 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-50~60 |
50 a 60 |
5 |
0 |
12.5 |
175 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-62~72 |
62 ~ 72 |
6 |
0 |
13.2 |
200 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-74~84 |
74~84 |
7 |
1 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-86~96 |
86~96 |
8 |
0 |
15.0 |
230 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-98~108 |
98~108 |
9 |
1 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-110~120 |
110~120 |
10 |
0 |
16.0 |
260 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-122~132 |
122~132 |
11 |
1 |
18.0 |
300 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTA53-130~144 |
134~144 |
12 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
| GYTY53-146~216 |
146~216 |
18 |
0 |
18.0 |
330 |
1000/3000 |
1000/3000 |
15D/30D |
Temperatura de armazenagem/operatória: -40°C a + 70°C
Características ópticas
| Tipo de fibra |
G.652 |
G.655 |
50/125 m |
62.5/125 m |
|
Atenuação
(+20X)
|
850 nm |
|
|
< 3,0 dB/km |
< 3,3 dB/km |
| 1300 nm |
|
|
< 1,0 dB/km |
< 1,0 dB/km |
| 1310 nm |
< 0,36 dB/km |
< 0,40 dB/km |
|
|
| 1550 nm |
< 0,22 dB/km |
< 0,23 dB/km |
|
|
| Largura de banda |
850 nm |
|
|
> 500 MHz-km |
> 200 MHz-km |
| 1300 nm |
|
|
> 500 MHz-km |
> 500 MHz-km |
| Abertura numérica |
|
|
0.200±0.015 NA |
0.275±0.015 NA |
| Comprimento de onda de corte do cabo cc |
< 1260 nm |
< 1450 nm |
|
|
Nota: Esta ficha só pode ser utilizada como referência, mas não como complemento do contrato.
para obter informações mais pormenorizadas.
Aplicação
•Enterro direto
• Conectando equipamentos de comunicação
• Sistema de fiação multi-núcleo no centro de dados
