ADSS Cable de fibra óptica de apoio ao ar livre com núcleo 72
Descrição

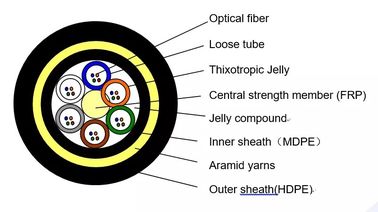

O cabo ADSS é constituído por fibras com 250 μm de diâmetro e colocadas num tubo solto de plásticos de elevado módulo.Os tubos são preenchidos com um composto de enchimento resistente à água e enrolados em torno de um elemento de resistência central não metálico feito de FRPIsto cria um núcleo de cabo compacto e circular, que é então preenchido com um composto de enchimento e coberto com uma fina bainha interna feita de PE.Uma camada de fios de aramida é então aplicada sobre a bainha interna como elemento de resistência, e, finalmente, o cabo é completado com uma bainha externa feita de PE ou AT para anti- rastreamento.
O estado real das linhas aéreas de energia é plenamente tido em consideração quando o cabo ADSS está a ser concebido.Para linhas de energia igual ou superior a 110 kVO projeto dedicado da quantidade de aramida e processo de enxaguamento pode satisfazer a demanda em vários faixas.
Características
O cabo de fibra óptica aérea é totalmente dielétrico e autoportante, sem metal na sua estrutura.
Possui um grande número de núcleos de fibra, é leve e pode ser instalado ao lado de linhas elétricas, economizando recursos.
O cabo usa material de aramida de alta resistência à tração para resistir à tensão e evitar danos.
Tem uma pequena expansão térmica, o que significa que o arco do cabo é minimamente afetado por alterações de temperatura.
O cabo tem uma camada dupla de fio de aramida para resistência, tornando-o adequado para ambientes adversos como lagos salinos de alta altitude ou linhas com faixas superiores a 800 metros.
O cabo tem uma bainha de três camadas com PE/AT como capa exterior.
Especificações
| Número de fibras de cabo |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Estrutura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Estilo de fibra |
/ |
G.652D |
| Membro da força central |
material |
mm |
FRP |
| Diâmetro (médio) |
1.5 |
1.5 |
2.1 |
| Tubos soltos |
Materiais |
mm |
PBT |
| Diâmetro (médio) |
1.8 |
2.1 |
2.1 |
| Espessura (média) |
0.32 |
0.35 |
0.35 |
| Fibra máxima/tubo solto |
6 |
12 |
12 |
| Cor dos tubos |
Identificação em cores completas |
| Duração excessiva da fibra |
% |
0.7~0.8 |
| Resistência à água |
Materiais |
/ |
Gelatina de cabo |
| Sehat interior |
material |
mm |
MDPE |
| Capa interna |
0.9mm |
| Componentes de reforço não metálicos |
Materiais |
/ |
Fios de aramida |
| Capa exterior |
material |
mm |
MDPE |
| Capa exterior |
1.8mm |
| Diâmetro médio do cabo |
mm |
10.9 |
11.5 |
12.1 |
| Peso do cabo (aproximado) |
kg/km |
95 |
110 |
120 |
| Área seccional do cabo |
mm2 |
93.31 |
103.87 |
114.99 |
| Coeficiente de atenuação (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Resistência à tração nominal ((RTS)) |
n |
6 |
| Tensão máxima permitida |
n |
2.5 |
| Tensão de funcionamento média anual (EDS) |
n |
3.2 |
| Modulo de Young |
kn/mm2 |
7.8 |
| Coeficiente de expansão térmica |
10-6°C |
9 |
| Resistência ao esmagamento |
A longo prazo |
N/100 mm |
1100 |
| Curto prazo |
2200 |
| Permissão Radius de inclinação |
estático |
mm |
15 do DO |
| dinâmico |
20 de OD |
| Temperatura |
No momento da postura |
°C |
-20~+60 |
| Armazenagem e transporte |
-40~+70 |
| correndo |
-40~+70 |
| Área de aplicação |
Adequado para níveis de tensão inferiores a 110 kV, velocidade do vento inferior a 25 m/s, congelação de 5 mm |
| Marcas de cabos |
Nome da empresa ADSS-××B1-PE-100M DL/T 788-2001
(Ou a pedido do cliente)
|
Nota:Esta ficha de dados pode ser apenas de referência, mas não um complemento do contrato.
