A instalação fácil da autossuficiente cor exterior preta de fibra ótica da bainha do cabo de ADSS
Este os cabos do núcleo ADSS do único modo 2/4/6/8/12/24/48/96 são apropriados para a instalação aerieal exterior. A estrutura blindada clara com messager do fio de Amaid faz a cabo do único modo 2/4/6/8/12/24/48/96 de cabo de fibra ótica do núcleo ADSS gravidade.
Esta especificação cobre as exigências de todo o autossuficiente cabo de fibra ótica dielétrico (ADSS) ser fornecido ao cliente para a instalação da parte externa do uso.
O cabo de fibra ótica cumprirá com as exigências desta especificação e geralmente encontrará ou melhorará os padrões os mais atrasados:
ITU-T G.650: Definições e métodos do teste para atributos lineares, determinísticas da fibra do único-modo e cabo
ITU-T G.652.D: Características de uma fibra ótica e de um cabo do único-modo
IEC 60793-2-50 B1.3: Especificação secional para fibras do único modo da classe B
IEEE STD 1222 TM, padrão de IEEE para o autossuficiente cabo de fibra ótica do Todo-dielétrico
Aplicações
1.All-dielectrical autossuficiente cabo de fibra ótica aéreo, nenhum metal, aterial na estrutura.
2.Large o número de núcleos da fibra, weihgt claro, pode colocar com a linha elétrica, salvar recursos.
material de alta elasticidade do aramid da força 3.Adopt para suportar a tensão forte e para impedir berbigões e tiros de espingarda.
a expansão 4.Small térmica, a variação do arco da linha do cabo for pequena quando as mudanças de temperatura extremamente.
5.double revestimento, PE/na bainha exterior.
Especificações
| Tipo de cabo |
ADSS |
| Tipo da fibra |
G652D |
| Aplicação |
Telecomunicações interurbanas, LAN na área de alta tensão ou acesso à rede das telecomunicações; |
| Métodos recomendados da instalação |
Sistema de transmissão de energia, áreas de muito trovão e inerference eletromagnético alto |
| Ambiente |
Exterior |
| Variação da temperatura |
-40℃ a 70℃ |
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) |
| Características óticas |
|
|
|
| Diâmetro de campo de modo (microfarads) |
1310nm
1550nm
|
9.2±0.4
10.4±0.8
|
µm
µm
|
| Comprimento de onda de interrupção (λcc) |
|
≤1260 |
nanômetro |
| Coeficiente de atenuação |
1310nm
1383nm
1550nm
|
<0.35
<0.35
<0.22
|
dB/km
dB/km
dB/km
|
| Perda de dobra macro |
φ75mm, 100circles, em 1550nm |
≤0.1 |
DB |
| Não uniformidade da atenuação |
|
≤0.05 |
DB |
| Coeficiente da dispersão |
1288~1339nm
1271~1360nm
1550nm
|
≤3.5
≤5.3
≤18
|
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km)
|
| Comprimento de onda zero da dispersão |
|
1300~1324 |
nanômetro |
| Inclinação zero máxima da dispersão |
|
≤0.093 |
Picosegundo (nanômetro2.km) |
| Índice de grupo de refração (valor típico) |
1310nm
1550nm
|
1,466
1,467
|
|
| Característica geométrica |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
µm |
| Núcleo/erro concentricidade do revestimento |
|
≤0.8 |
µm |
| Não-forma circular do revestimento |
|
≤1.0 |
% |
| Diâmetro de revestimento |
|
245.0±10 |
µm |
| Revestimento/erro de revestimento da concentricidade |
|
≤12.0 |
µm |
| Não-forma circular de revestimento |
|
≤8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
µm |
| Característica mecânica |
|
|
|
| Ondular (raio) |
|
≥4 |
m |
| Esforço de prova |
|
>0.69 |
Gpa |
| Força de revestimento da tira |
Valor médio
Valor máximo
|
1.0-5.0
1.3-8.9
|
N
N
|
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) |
|
≥20 |
|

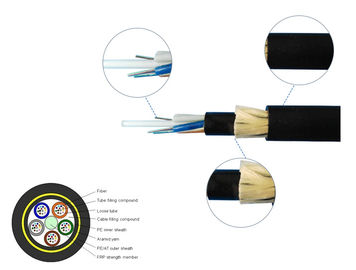

Projeto de cabo
| Artigos |
Descrições |
| Fibra ótica (G.652.D) |
12F |
24F |
| Tubo fraco |
Material |
PBT (Terephthalate do polibutileno) |
| Fibras pelo tubo |
4 |
4 |
| Números |
3 |
6 |
| Haste do enchimento |
Números |
3 |
0 |
| Membro de força central |
Material |
FRP (o vidro de fibra reforçou plástico) |
| Água que obstrui o material |
Água que obstrui o fio |
| Membro de força adicional |
Fios de Aramid |
| Bainha exterior |
Material |
HDPE preto |
| Espessura |
Substantivo: 1,6 milímetros |
| Diâmetro nominal do cabo (±0.3mm) |
10,0 |
| Cabografe aproximadamente o peso (kg/km) |
78 |
| Esforço avaliado da tensão (RTS) |
4.5KN |
| Tensão de trabalho máxima (40%RTS) |
1.8KN |
| Esforço diário (15-25%RTS) |
0.675-1.125KN |
| Período máximo permissível |
100m |
| Esmagamento |
Curto período de tempo |
2200N/100mm |
| Variação da temperatura aplicável |
Operação |
-40℃~+70℃ |
| A instalação |
-10℃~+50℃ |
| Armazenamento & transporte |
-40℃~+60℃ |
| Raio de curvatura |
A instalação |
20 vezes do diâmetro do cabo |
| Operação |
10 vezes do diâmetro do cabo |
Desempenho do cabo
| Artigo |
Testes |
Método do teste |
Resultado da análise |
| 1 |
Resistência à tração
IEC 60794-1-E1
|
Carga da tensão: 1500N
Tempo: 1min
Comprimento do cabo: ≥50m
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 2 |
Impacto
IEC 60794-1-E4
|
Altura: 1m
Peso: 1kg
Ponto do impacto: ≥5
Ciclo do impacto: no ciclo do aluguer 3 pelo ponto
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 3 |
Dobra repetida
IEC 60794-1-E6
|
Diâmetro de dobra: 25X o diâmetro exterior do cabo
Carga aplicada: 25kg
Ciclo de dobra: 30times
Velocidade de dobra: 1 ciclo por 2s
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 4 |
Torsão
IEC 60794-1-E7
|
Comprimento da torsão: 1m
Carga aplicada: 25kg
Ângulo da torsão: ±90 ou +180
Ciclo da torção: épocas ≥10
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 5 |
Penetração da água
IEC 60794-1-F5B
|
Altura da água: 1m
Comprimento do cabo: 3m
Mantendo o tempo: 24 horas
|
Nenhuma água escapou do extremo oposto do cabo |
| 6 |
Temperatura
IEC 60794-1-F1
|
Etapa da temperatura: +20°C->-40°C°C >+70°C->+20°C
Mantendo o tempo: 24 horas por cada etapa
Ciclo: 2times
|
Change≤ 0.1dB@1550nm da perda
Nenhuma ruptura da fibra e nenhum dano da bainha
|
| 7 |
Fluxo composto
IEC 60794-1-E14
|
Comprimento da amostra: 30cm
Temperatura: 70℃±2℃
Mantendo o tempo: 24 horas
|
Nenhum fluxo composto
|
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro de madeira não-retornável separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
O cabo em cada carretel será coberto completamente com um envoltório térmico que seja prendido ao cabo empacotando correias. Este envoltório é reusável e fornece a proteção térmica e UV excelente.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
