Cabos de fibra óptica ADSS de núcleo 72

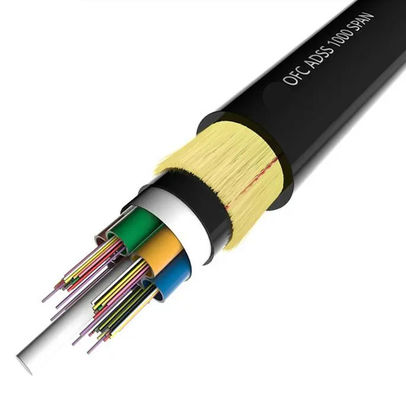

A estrutura do cabo óptico é envolver uma fibra óptica de 250 μm em um tubo solto feito de plástico de alto módulo.O tubo é preenchido com composto de enchimento à prova d'águaO tubo (e o preenchimento) é torcido em torno de FRP (plástico reforçado com fibra) como um membro de resistência central não metálico para formar um núcleo de cabo circular compacto.A camada exterior é uma fina bainha interna de polietilenoO revestimento interno adota camada de fibra de aramida como elemento de reforço, e o revestimento externo adota revestimento PE ou AT (anti-tracking).
Características
1Cable de fibra óptica aérea autoportante, sem material metálico.
2Um grande número de núcleos de fibra, de peso leve, pode ser instalado com uma linha de energia, poupando recursos.
3.Adotar material de aramida de alta resistência à tração para resistir a fortes tensões e evitar choques e tiros.
4.Pequena expansão térmica, a variação do arco da linha de cabo é pequena quando a temperatura muda muito.
5.Dupla camada de fio de aramida como elemento de resistência, atender ao ambiente áspero, como a área de grandes altitudes do lago salgado ou a linha com um span de mais de 800 metros.
6.Tres camadas de bainha, PE/AT como casaco exterior.- Não.
Aplicações
1.Adoptado para distribuição ao ar livre
2.Rede em locais de alta interferência eletromagnética
3.Comunicações de rede de longa distância e de área local
4Sistema de transmissão e distribuição de baixa tensão
Especificações
| Número de fibras de cabo |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Estrutura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Estilo de fibra |
/ |
G.652D |
| Membro da força central |
material |
mm |
FRP |
| Diâmetro (médio) |
1.5 |
1.5 |
2.1 |
| Tubos soltos |
Materiais |
mm |
PBT |
| Diâmetro (médio) |
1.8 |
2.1 |
2.1 |
| Espessura (média) |
0.32 |
0.35 |
0.35 |
| Fibra máxima/tubo solto |
6 |
12 |
12 |
| Cor dos tubos |
Identificação em cores completas |
| Duração excessiva da fibra |
% |
0.7~0.8 |
| Resistência à água |
Materiais |
/ |
Gelatina de cabo |
| Sehat interior |
material |
mm |
MDPE |
| Capa interna |
0.9mm |
| Componentes de reforço não metálicos |
Materiais |
/ |
Fios de aramida |
| Capa exterior |
material |
mm |
MDPE |
| Capa exterior |
1.8mm |
| Diâmetro médio do cabo |
mm |
10.9 |
11.5 |
12.1 |
| Peso do cabo (aproximado) |
kg/km |
95 |
110 |
120 |
| Área seccional do cabo |
mm2 |
93.31 |
103.87 |
114.99 |
| Coeficiente de atenuação (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Resistência à tração nominal ((RTS)) |
n |
6 |
| Tensão máxima permitida |
n |
2.5 |
| Tensão de funcionamento média anual (EDS) |
n |
3.2 |
| Modulo de Young |
kn/mm2 |
7.8 |
| Coeficiente de expansão térmica |
10-6°C |
9 |
| Resistência ao esmagamento |
A longo prazo |
N/100 mm |
1100 |
| Curto prazo |
2200 |
| Permissão Radius de inclinação |
estático |
mm |
15 do DO |
| dinâmico |
20 de OD |
| Temperatura |
No momento da postura |
°C |
-20~+60 |
| Armazenagem e transporte |
-40~+70 |
| correndo |
-40~+70 |
| Área de aplicação |
Adequado para níveis de tensão inferiores a 110 kV, velocidade do vento inferior a 25 m/s, congelação de 5 mm |
| Marcas de cabos |
Nome da empresa ADSS-××B1-PE-100M DL/T 788-2001
(Ou a pedido do cliente)
|
Nota:Esta ficha de dados pode ser apenas de referência, mas não um complemento do contrato.

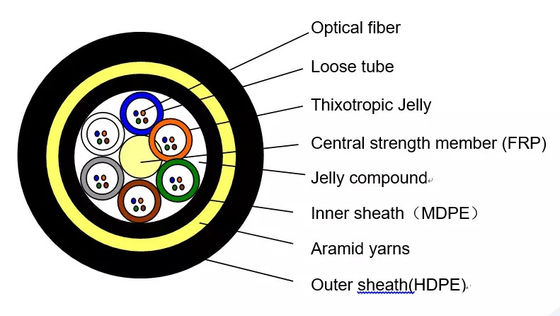

Estrutura do produto
