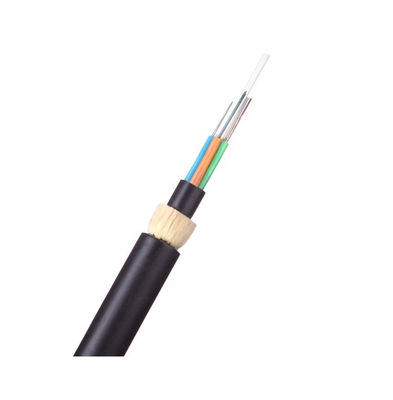

A instalação fácil da autossuficiente cor exterior preta de fibra ótica da bainha do cabo de ADSS

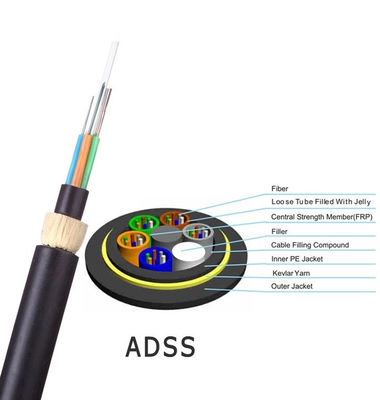

O cabo ótico de ADSS adota camada fraca a estrutura encalhada. a fibra ótica de 250 µ M sleeved em um tubo fraco feito do material alto do módulo, que é enchido com o composto impermeável. O tubo fraco (e a corda de enchimento) são torcidos em torno do núcleo de reforço central não metálico (FRP) para formar um núcleo compacto do cabo, e da diferença do núcleo do cabo são enchidos com água que obstrui a pomada. O núcleo do cabo é expulsado com a bainha interna do polietileno (PE), a seguir torceu com aramid para o reforço, e expulsou finalmente com a bainha exterior do polietileno (PE) ou na bainha exterior
Características
o fio 1.Water-swellable fornece a proteção de água outra vez (a estrutura seca do núcleo)
construção 2.Non-metal
3. Os membros de força centrais reforçados fibra de vidro do polímero e os membros de força periféricos do fio do aramid fornecem a força excelente
o tubo do amortecedor 4.Flexible fornece o alojamento terminal fácil de manusear
o encalhamento de 5.Single-layer SZ limita o esforço do tubo da fibra
tubo thixotropic do gel 6.Fiber-friendly para assegurar a proteção da fibra
Código de cor 7.TIA 598 padrão
estrutura do tubo de 8,6 ou 12 fibras
Aplicações
1.Adopted à distribuição exterior
2. Uma comunicação da grande distância e da rede local
sistema da transmissão 3.Low-voltage e de distribuição
4.Railways e de polo das telecomunicações rota
Especificação geral
| Tipo de cabo |
ADSS |
| Tipo da fibra |
G652D |
| Aplicação |
Telecomunicações interurbanas, LAN na área de alta tensão ou acesso à rede das telecomunicações; |
| Métodos recomendados da instalação |
Sistema de transmissão de energia, áreas de muito trovão e inerference eletromagnético alto |
| Ambiente |
Exterior |
| Variação da temperatura |
-40℃ a 70℃ |
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) |
| Características óticas |
|
|
|
| Diâmetro de campo de modo (microfarads) |
1310nm
1550nm |
9.2±0.4
10.4±0.8 |
µm
µm |
| Comprimento de onda de interrupção (λcc) |
|
≤1260 |
nanômetro |
| Coeficiente de atenuação |
1310nm
1383nm
1550nm |
<0.35
<0.35
<0.22 |
dB/km
dB/km
dB/km |
| Perda de dobra macro |
φ75mm, 100circles, em 1550nm |
≤0.1 |
DB |
| Não uniformidade da atenuação |
|
≤0.05 |
DB |
| Coeficiente da dispersão |
1288~1339nm
1271~1360nm
1550nm |
≤3.5
≤5.3
≤18 |
Picosegundo (nm.km)
Picosegundo (nm.km)
Picosegundo (nm.km) |
| Comprimento de onda zero da dispersão |
|
1300~1324 |
nanômetro |
| Inclinação zero máxima da dispersão |
|
≤0.093 |
Picosegundo (nanômetro2.km) |
| Índice de grupo de refração (valor típico) |
1310nm
1550nm |
1,466
1,467 |
|
| Característica geométrica |
|
|
|
| Diâmetro do revestimento |
|
125.0±1.0 |
µm |
| Núcleo/erro concentricidade do revestimento |
|
≤0.8 |
µm |
| Não-forma circular do revestimento |
|
≤1.0 |
% |
| Diâmetro de revestimento |
|
245.0±10 |
µm |
| Revestimento/erro de revestimento da concentricidade |
|
≤12.0 |
µm |
| Não-forma circular de revestimento |
|
≤8 |
% |
| Diâmetro do revestimento colorido |
|
250.0±15 |
µm |
| Característica mecânica |
|
|
|
| Ondular (raio) |
|
≥4 |
m |
| Esforço de prova |
|
>0.69 |
Gpa |
| Força de revestimento da tira |
Valor médio
Valor máximo |
1.0-5.0
1.3-8.9 |
N
N |
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) |
|
≥20 |
|
| Artigos |
Descrições |
| Fibra ótica (G.652.D) |
12F |
24F |
| Tubo fraco |
Material |
PBT (Terephthalate do polibutileno) |
| Fibras pelo tubo |
4 |
4 |
| Números |
3 |
6 |
| Haste do enchimento |
Números |
3 |
0 |
| Membro de força central |
Material |
FRP (o vidro de fibra reforçou plástico) |
| Água que obstrui o material |
Água que obstrui o fio |
| Membro de força adicional |
Fios de Aramid |
| Bainha exterior |
Material |
HDPE preto |
| Espessura |
Substantivo: 1,6 milímetros |
| Diâmetro nominal do cabo (±0.3mm) |
10,0 |
| Cabografe aproximadamente o peso (kg/km) |
78 |
| Esforço avaliado da tensão (RTS) |
4.5KN |
| Tensão de trabalho máxima (40%RTS) |
1.8KN |
| Esforço diário (15-25%RTS) |
0.675-1.125KN |
| Período máximo permissível |
100m |
| Esmagamento |
Curto período de tempo |
2200N/100mm |
| Variação da temperatura aplicável |
Operação |
-40℃~+70℃ |
| A instalação |
-10℃~+50℃ |
| Armazenamento & transporte |
-40℃~+60℃ |
| Raio de curvatura |
A instalação |
20 vezes do diâmetro do cabo |
| Operação |
10 vezes do diâmetro do cabo |
