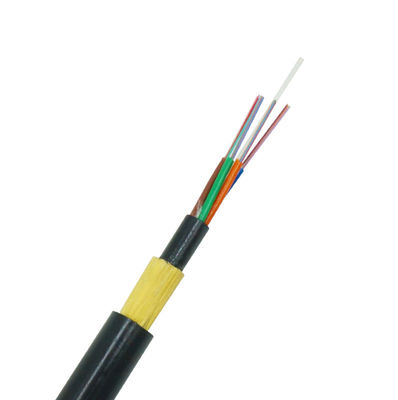

Cabo de fibra ótica exterior do núcleo ADSS da bainha dobro 6
O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.
Características
1.Good mecânico e desempenho da temperatura
2. Tubo fraco de grande resistência que é hidrólise resistente
composto do enchimento do tubo 3.special para assegurar uma proteção crítica da fibra
resistência 4.Crush e flexibilidade
as medidas 5.The de seguimento são tomadas assegurar o cabo à prova d'água
a fibra 6.Single reforçou o plástico como o membro de força central
composto do enchimento do tubo 7.Loose
enchimento do núcleo de 8,100% cabos
Aplicações
1.Suitable para todo o tipo de linhas aéreas
2.Adopted à distribuição exterior
sistema da transmissão 3.Low-voltage e de distribuição
4.Railways e de polo das telecomunicações rota
Dados técnicos
Período: 100m
|
sob 110kv
|
núcleo 2~30
|

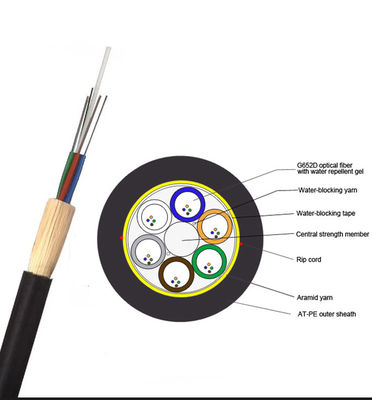

parâmetro estrutural
|
Componentes centrais da força: FRP
|
Diâmetro: 1.5mm
|
Tubo fraco (geleia enchida)
|
Diâmetro exterior: 1.8mm
|
|
PE da bainha interna
|
Espessura: 0.9mm
|
|
PE exterior da bainha
|
Espessura: 1.8mm
|
|
Parâmetro técnico
|
Diâmetro exterior do cabo
|
11mm
|
área de seção transversal do cabo
|
95,03 mm2
|
|
Modelo da fibra
|
G.652
|
|
Peso do cabo
|
98kg/km
|
|
Resistência à tração avaliado (RTS)
|
kn 10
|
|
Minmum permitiu a tensão (a ESTEIRA)
|
4kn
|
|
EDS
|
3.2kn
|
|
Módulo Young
|
7,8 kn/mm2
|
|
Coeficiente da expansão térmica
|
1,8 10-6/°C
|
|
Resistência de Cruss
|
Prazo: 1100 n/100mm
|
|
A curto prazo: 2200 n/100mm
|
||
Raio de curvatura da permissão
|
Prazo (ao correr) 220 milímetros
|
|
(Ao colocar) 360 milímetros a curto prazo
|
||
Temperatura de funcionamento
|
Ao colocar o °C -15~+60
|
|
|
Ao transportar ou ao correr: - 40~+70°C
|
|
Comprimento adicional da fibra
|
0.5-0.7%
|
|
Bainha exterior
|
PE
|
|
Carga do gelo
|
5mm
|
Nota: Esta folha de dados pode somente ser uma referência, mas não um suplemento ao contrato. Contacte por favor nossos povos das vendas
para mais informações detalhadas.
