G652D 36 Núcleo de cabo de fibra óptica ADSS totalmente dielétrico
Cabos de fibra óptica autoportantes
Descrição

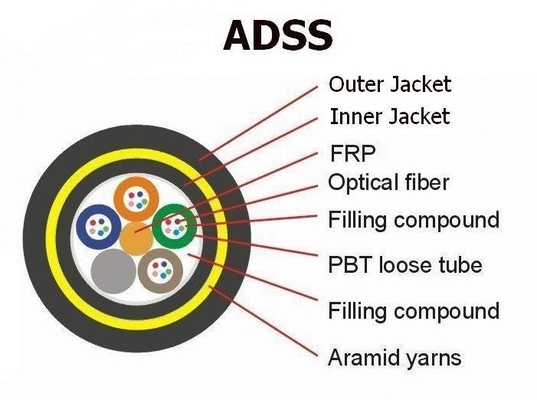

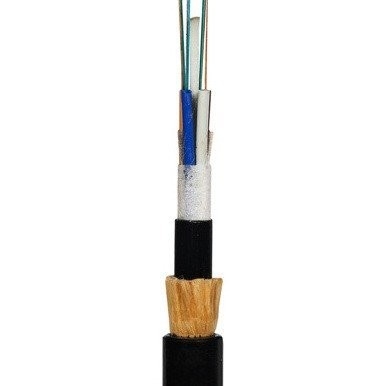

O cabo ADSS é um tubo solto, com fibras de 250 μm, colocadas em um tubo solto feito de plástico de alto módulo.Os tubos (e os preenchimentos) são enrolados em torno de um FRP (Fibra Reforçada de Plástico) como um elemento de resistência central não metálico em um núcleo de cabo compacto e circularApós o núcleo do cabo ser preenchido com composto de enchimento, ele é coberto com uma fina bainha interna de PE (polietileno).Após a aplicação de uma camada de fios de aramida sobre a bainha interna como elemento de resistência, o cabo é completado com revestimento exterior PE ou AT (anti-tracking).
O estado real das linhas aéreas de energia é plenamente tido em consideração quando o cabo ADSS está a ser concebido.Para linhas de energia igual ou superior a 110 kVO projeto dedicado da quantidade de aramida e processo de enxaguamento pode satisfazer a demanda em vários faixas.
Características
-
Cabos aéreos de fibra óptica totalmente dielétricos, sem material metálico na estrutura
-
Grande número de núcleos de fibra, peso leve, pode ser instalado com linha de energia, economizando recursos
-
Adotar material de aramida de alta resistência à tração para suportar forte tensão e evitar conchas e tiros
-
Pequena expansão térmica, a variação do arco da linha de cabo é pequena quando a temperatura muda muito
-
Dupla camada de fios de aramida como elemento de resistência, atender ao ambiente áspero, como a área de grandes altitudes do lago salgado ou a linha com um span de mais de 800 metros
-
Capa de três camadas, PE/AT como camisa exterior
Especificações
| Número de fibras de cabo |
/ |
2 ~ 30 |
32 ~ 60 |
62 ~ 72 |
| Estrutura |
/ |
1 + 5 |
1 + 5 |
1 + 6 |
| Estilo de fibra |
/ |
G.652D |
| Membro da força central |
material |
mm |
FRP |
| Diâmetro (médio) |
1.5 |
1.5 |
2.1 |
| Tubos soltos |
Materiais |
mm |
PBT |
| Diâmetro (médio) |
1.8 |
2.1 |
2.1 |
| Espessura (média) |
0.32 |
0.35 |
0.35 |
| Fibra máxima/tubo solto |
6 |
12 |
12 |
| Cor dos tubos |
Identificação em cores completas |
| Duração excessiva da fibra |
% |
0.7~0.8 |
| Resistência à água |
Materiais |
/ |
Gelatina de cabo |
| Sehat interior |
material |
mm |
MDPE |
| Capa interna |
0.9mm |
| Componentes de reforço não metálicos |
Materiais |
/ |
Fios de aramida |
| Capa exterior |
material |
mm |
MDPE |
| Capa exterior |
1.8mm |
| Diâmetro médio do cabo |
mm |
10.9 |
11.5 |
12.1 |
| Peso do cabo (aproximado) |
kg/km |
95 |
110 |
120 |
| Área seccional do cabo |
mm2 |
93.31 |
103.87 |
114.99 |
| Coeficiente de atenuação (max) |
1310 nm |
dB/km |
0.35 |
| 1550 nm |
0.21 |
| Resistência à tração nominal ((RTS)) |
n |
6 |
| Tensão máxima permitida |
n |
2.5 |
| Tensão de funcionamento média anual (EDS) |
n |
3.2 |
| Modulo de Young |
kn/mm2 |
7.8 |
| Coeficiente de expansão térmica |
10-6°C |
9 |
| Resistência ao esmagamento |
A longo prazo |
N/100 mm |
1100 |
| Curto prazo |
2200 |
| Permissão Radius de inclinação |
estático |
mm |
15 do DO |
| dinâmico |
20 de OD |
| Temperatura |
No momento da postura |
°C |
-20~+60 |
| Armazenagem e transporte |
-40~+70 |
| correndo |
-40~+70 |
| Área de aplicação |
Adequado para níveis de tensão inferiores a 110 kV, velocidade do vento inferior a 25 m/s, congelação de 5 mm |
| Marcas de cabos |
Nome da empresa ADSS-××B1-PE-100M DL/T 788-2001
(Ou a pedido do cliente)
|
Nota:Esta ficha de dados pode ser apenas de referência, mas não um complemento do contrato.
Embalagem e Envio
O cabo é fornecido em comprimentos conforme especificado no PI ou conforme exigido.O diâmetro mínimo do barril do tambor não deve ser inferior a 30 vezes o diâmetro do cabo.
As extremidades dos cabos serão seladas com tampas de plástico de protecção para evitar a penetração de água.Um relatório de ensaio de inspecção final com dados de desempenho de atenuação para cada fibra é anexado no interior do tambor.
