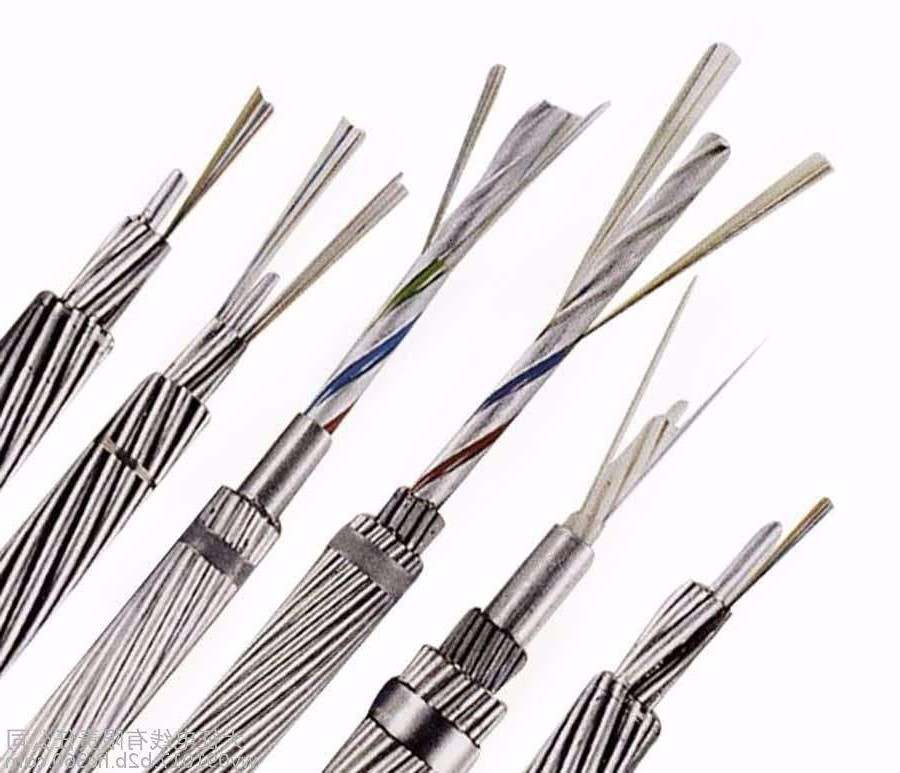

Diâmetro aéreo composto do cabo do fio 20.0mm de Gound do cabo de fibra ótica de OPGW

TeEspecificações técnicas para cabos de fibra óptica

ÓpticaFibras Características

As características ópticas, geométricas, mecânicas e ambientais do G da UIT-T.652A fibra óptica deve estar em conformidade com o quadro seguinte:

Características			Valores especificados	Unidades
Características ópticas
Diâmetro do campo de modo		a 1310 nm	9.1±0.5	μm
		a 1550 nm	10.3 ± 0.7	mm
Coeficiente de atenuação		a 1310 nm	≤ 0.36	dB/km
		a 1550 nm	≤ 0.23	dB/km
Não-uniformidade de atenuação			≤ 0.05	dB
comprimento de onda de dispersão zero (λ)0)			1300 ¥1324	nm
Inclinação máxima de dispersão zero (S)0max)			≤ 0.092	ps/(nm2·km)
Coeficiente de dispersão do modo de polarização (PMD)Q)			≤ 0.2
comprimento de onda de corte (λ)cc)			≤ 1260	nm
Coeficiente de dispersão		1288 ∼ 1339 nm	≤ 3.5	PS/(nm·km)
		1550 nm	≤ 18	PS/(nm·km)
Índice de refração efetivo do grupo (N)Ef)		a 1310 nm	1.466	- O quê?
		a 1550 nm	1.467	- O quê?
Características geométricas
Diâmetro do revestimento			125.0±1.0	μm
Não circularidade do revestimento			≤ 1.0	%
Diâmetro do revestimento			245.0±10.0	μm
Erro de concentricidade do revestimento			≤ 12.0	μm
Revestimento não circular			≤ 6.0	%
Erro de concentricidade do revestimento do núcleo			≤ 0.8	μm
Erro de concentricidade do revestimento / revestimento			≤ 12.0	μm
Características mecânicas
Curling			≥ 4	m
Estresse de prova			≥ 0,69	GPa
Força da tira de revestimento	Valor médio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Perda de curvatura macro	F60mm, 100 círculos, a 1550nm		≤ 0.05	dB
	F32mm, 1 círculo, a 1550nm		≤ 0.05	dB

CaracterísticasdeCabos

Construção de cabos eArametro

Fios de terra aéreos feitos de arame de aço revestido de alumínio (AS) e tubo de aço inoxidável contendo fibra óptica.

Secção transversal de OPGW

Especificação do OPGW

FIber eLooseTUbe ColorEu...dentificação

As fibras individuais e os tubos soltos devem estar em conformidade com a norma TIA/EIA-598-A e com o código de cores que consta a seguir.

Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)

Cores de fibras

Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)

Um traçador preto (50 mm de distância)

Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)

Um traçador preto (100 mm de largura)

Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)

Um traçador preto (150 mm de distância)

EmbalagemScoxa

O OPGW deve ser enrolado firme e uniformemente numa bobina de ferro de madeira resistente que cumpra a norma ANSI/AA 53-1981 ou equivalente.A bobina deve ser apoiada com lâminas de ferro de madeira resistentes, de modo a evitar que o OPGW seja danificado no transporte marítimo normal., manuseio, armazenagem e enxaguamento.

Desenho do Rolo

De acordo com o comprimento do cabo, escolhemos diferentes tipos de bobinas (D,d,b,w1,w2) para carregar o cabo.

Ambiental e Certificação

Conformidade total com os sistemas ISO14001, RoHS e OHSAS18001

Recomendações de instalação

Procedimento de instalação:

Recomenda-se que os procedimentos recomendados pela IEEE Std 524-1992 e pela nossa empresa sejam utilizados para a instalação do OPGW.
