Cabos de fibra óptica OPGW blindados de 48 núcleos


Descrição

tubo de aço inoxidável como unidade óptica no centro da estrutura,a camada exterior está numa determinada proporção entre o diâmetro do passo e o diâmetro do passo e um certo número de fios de aço revestidos de alumínio ou de fios de liga de alumínio estão encalhados.

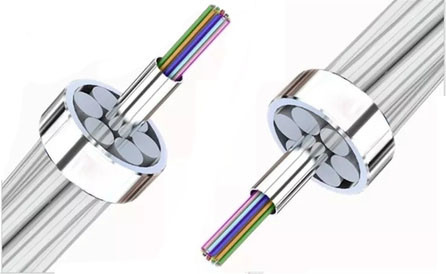

Estrutura

1. Membro da força central: FRP
2. 0 Camada: PBT tubo tampão solto
3. 1a camada: tubo SUS revestido com AL
4. 2 camada: fios de aço revestidos de alumínio / fios de liga de alumínio.


Aplicação
O cabo óptico OPGW é usado principalmente em linhas de nível de tensão de 500KV, 220KV e 110KV.
As características aplicáveis do OPGW são:
(1) A linha de alta tensão superior a 110 kV tem uma distância de engrenagem elevada (geralmente superior a 250 m);
(2) Fácil de manter, fácil de resolver o problema da travessia de linha, as suas características mecânicas podem satisfazer a travessia de linha grande;
(3) A camada exterior do OPGW é uma blindagem metálica, que não tem efeito sobre a corrosão e degradação eléctrica de alta tensão;
(4) O OPGW deve ser desligado durante a construção e a perda de potência é grande, pelo que o OPGW deve ser utilizado em novas linhas de alta tensão acima de 110kv;
(5) No índice de desempenho do OPGW, quanto maior for a corrente de curto-circuito, maior será a necessidade de utilizar um bom condutor como blindagem, a resistência à tração será reduzida em conformidade,e no caso de uma certa resistência à tração, para aumentar a capacidade de corrente de curto-circuito, apenas aumentar a área da secção transversal do metal leva a um aumento do diâmetro do cabo e do peso do cabo,que coloca um problema de segurança para a resistência da torre de linha.


Introdução

A fibra óptica usa a diferença no índice de refração entre o núcleo e os materiais de revestimento para permitir que a luz seja transmitida na fibra óptica.Isto tornou-se uma grande revolução na história das comunicaçõesO cabo de fibra óptica é leve de peso e pequeno de tamanho, e foi adotado pelo sistema de energia para transmitir informações tais como telefones de despacho, sinais de telecontrole, proteção de relé,e imagens de televisão entre a subestação e a estação central de distribuiçãoPara melhorar a estabilidade e a fiabilidade dos cabos de fibra óptica,Os países estrangeiros desenvolveram uma estrutura composta na qual os condutores de fase do cabo óptico e da linha de transmissãoO cabo óptico OPGW é mais confiável, estável e firme devido ao enrolamento de fio metálico.Porque o fio de terra e o cabo óptico estão integrados, em comparação com outros cabos ópticos, o período de construção é reduzido e os custos de construção são economizados.se for utilizado o OPGW torcido por fio de aço revestido de alumínio ou fio de liga de alumínio, é equivalente à instalação de um cabo de terra aéreo de bom condutor, que pode receber a redução da corrente de alimentação potencial da linha de transmissão,A redução da sobrevoltagem da frequência de potênciaInterferência e efeitos perigosos, etc. Devido à sua interferência anti-electromagnética, peso leve e outras características,A fibra óptica pode ser instalada no topo da torre da linha de transmissão sem ter que considerar a posição de montagem ideal e a corrosão eletromagnéticaPor conseguinte, o OPGW tem características notáveis, tais como maior fiabilidade, desempenho mecânico superior e menor custo.Esta técnica é particularmente adequada e económica para a colocação ou substituição de fios de terra existentes.


Instalação

Torre de transmissão aérea.


Temperatura de funcionamento

-40 oC ~ +70 oC


Radius de curvatura

25* diâmetro do cabo


Produtos relacionados


Perfil da empresa
A DONGGUAN TW-SCIE CO., LTD. é impulsionada por 15 anos de experiência coletiva no campo dos produtos de comunicação óptica.
Temos uma rica experiência no comércio internacional e somos altamente apreciados pelos nossos clientes internacionais pela nossa integridade, boa qualidade e entrega pontual.
Temos uma vasta clientela na Europa, América do Sul, Sudeste e Ásia.
Produtos fornecidos pela DONGGUAN TW-SCIE CO., LTD.são concebidos para clientes locais e internacionais para satisfazer uma variedade de condições de funcionamento ambientais e para satisfazer normas locais e internacionais.
Procuramos sempre criar um ambiente favorável que incentive a inovação e o desenvolvimento tecnológico para os nossos clientes

Porquê nós?

Oferecemos excelente qualidade e gama completa de produtos que satisfazem as necessidades dos nossos clientes à medida que crescem.

Envio e embalagem

Embalagem padrão:
Enrolados por tambores de madeira de 2000 m a 6000 m/tambor ou outros requisitos.
