Especificações técnicas para cabos de fibra óptica
ÓpticaFibras Características
As características ópticas, geométricas, mecânicas e ambientais do G da UIT-T.652A fibra óptica deve estar em conformidade com o quadro seguinte:
| Características | Valores especificados | Unidades | ||
| Características ópticas | ||||
| Diâmetro do campo de modo | a 1310 nm | 9.1±0.5 | μm | |
| a 1550 nm | 10.3 ± 0.7 | mm | ||
| Coeficiente de atenuação | a 1310 nm | ≤ 0.36 | dB/km | |
| a 1550 nm | ≤ 0.23 | dB/km | ||
| Não-uniformidade de atenuação | ≤ 0.05 | dB | ||
| comprimento de onda de dispersão zero (λ)0) | 1300 ¥1324 | nm | ||
| Inclinação máxima de dispersão zero (S)0max) | ≤ 0.092 | ps/(nm2·km) | ||
| Coeficiente de dispersão do modo de polarização (PMD)Q) | ≤ 0.2 | |||
| comprimento de onda de corte (λ)cc) | ≤ 1260 | nm | ||
| Coeficiente de dispersão | 1288 ∼ 1339 nm | ≤ 3.5 | PS/(nm·km) | |
| 1550 nm | ≤ 18 | PS/(nm·km) | ||
| Índice de refração efetivo do grupo (N)Ef) | a 1310 nm | 1.466 | - O quê? | |
| a 1550 nm | 1.467 | - O quê? | ||
| Características geométricas | ||||
| Diâmetro do revestimento | 125.0±1.0 | μm | ||
| Não circularidade do revestimento | ≤ 1.0 | % | ||
| Diâmetro do revestimento | 245.0±10.0 | μm | ||
| Erro de concentricidade do revestimento | ≤ 12.0 | μm | ||
| Revestimento não circular | ≤ 6.0 | % | ||
| Erro de concentricidade do revestimento do núcleo | ≤ 0.8 | μm | ||
| Erro de concentricidade do revestimento / revestimento | ≤ 12.0 | μm | ||
| Características mecânicas | ||||
| Curling | ≥ 4 | m | ||
| Estresse de prova | ≥ 0,69 | GPa | ||
| Força da tira de revestimento | Valor médio | 1.0-5.0 | N | |
| Valor máximo | 1.3-8.9 | N | ||
| Perda de curvatura macro | F60mm, 100 círculos, a 1550nm | ≤ 0.05 | dB | |
| F32mm, 1 círculo, a 1550nm | ≤ 0.05 | dB | ||
CaracterísticasdeCabos
Construção de cabos eArametro

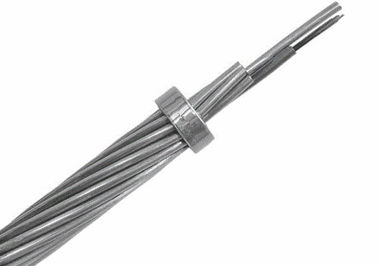

Fios de terra aéreos feitos de arame de aço revestido de alumínio (AS) e tubo de aço inoxidável contendo fibra óptica.
Tipo de cabo: OPGW-48B1.3-190[205;185.4)
Secção transversal de OPGW
| Estrutura | Materiais | - Não, não. | Diâmetro do material | ||
| Fibras | G.652.D | 48 | |||
| Centro | 20% de fio AS | 1 | Diâmetro | 4.0 mm | |
| Camada 1 | Tubo SUS | 4 | Diâmetro | 4.0 mm | |
| 20% de fio AS | 2 | Diâmetro | 4.0 mm | ||
| Camada 2 | 20% de fio AS | 12 | Diâmetro | 4.0 mm | |
Especificação do OPGW
| Números | Dados técnicos | ||
| Encalhados | Núcleo, camada 1, camada 2 | ||
| Direção do encalhe | A camada exterior éNão é verdade.mão | ||
| Diâmetro do cabo (nominal) | 20.0 mm | ||
| Peso do cabo (aprox.) | 1365 kg/km | ||
| Secção transversal de suporte | AS Fios | 188.5 mm2 | |
| Resistência à tração nominal (RTS) | 205kN | ||
| Modulo de elasticidade (E-Modulo) | 162.0kN/mm2 | ||
| Coeficiente de alongamento térmico | 13.0 × 10-6/K | ||
| Estresse de trabalho máximo (40%RTS) | 82.0kN | ||
| Estresse Diário (SED) (RTS) | 36.9~51,25kN | ||
| Resistência de CC a 20°C | 00,442 ohms/km | ||
| Corrente de curta duração (1,0s, 40°C~200°C) | 13.62kA | ||
| Capacidade de corrente de curta duração I2t | 185.4kA2s | ||
| Radius mínimo de curvatura | Instalação | 30 vezes o diâmetro do cabo | |
| Operação | 15 vezes o diâmetro do cabo | ||
| Intervalo de temperatura | Instalação | -10°C~+60°C | |
| Armazenagem e transporte | -40°C~+60°C | ||
| Operação | -40°C~+80°C | ||
FIber eLooseTUbe ColorEu...dentificação
As fibras individuais e os tubos soltos devem estar em conformidade com a norma TIA/EIA-598-A e com o código de cores que consta a seguir.
Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)
Cores de fibras
| - Não, não. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Cores | Azul | Laranja | Verde | Castanho | Cinza | Branco | Vermelho | Natureza | Amarelo | Violet | Rosa | Aqua |
Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)
Um traçador preto (50 mm de distância)
| - Não, não. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Cores | Azul | Laranja | Verde | Castanho | Cinza | Branco | Vermelho | Natureza | Amarelo | Violet | Rosa | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)
Um traçador preto (100 mm de largura)
| - Não, não. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Cores | Azul | Laranja | Verde | Castanho | Cinza | Branco | Vermelho | Natureza | Amarelo | Violet | Rosa | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)
Um traçador preto (150 mm de distância)
| - Não, não. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Cores | Azul | Laranja | Verde | Castanho | Cinza | Branco | Vermelho | Natureza | Amarelo | Violet | Rosa | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
EmbalagemScoxa
O OPGW deve ser enrolado firme e uniformemente numa bobina de ferro de madeira resistente que cumpra a norma ANSI/AA 53-1981 ou equivalente.A bobina deve ser apoiada com lâminas de ferro de madeira resistentes, de modo a evitar que o OPGW seja danificado no transporte marítimo normal., manuseio, armazenagem e enxaguamento.
Desenho do Rolo
De acordo com o comprimento do cabo, escolhemos diferentes tipos de bobinas (D,d,b,w1,w2) para carregar o cabo.
Ambiental e Certificação
Conformidade total com os sistemas ISO14001, RoHS e OHSAS18001
Recomendações de instalação
Procedimento de instalação:
Recomenda-se que os procedimentos recomendados pela IEEE Std 524-1992 e pela nossa empresa sejam utilizados para a instalação do OPGW.
