Cabo de fibra ótica exterior GYTC8s do Auto-apoio 36Core
Aplicação:
☆.Adopted à distribuição exterior.
☆.Suitable para o canal aéreo e o método enterrado.
☆. Uma comunicação da grande distância e da rede local.
Características:
autossuficiente de aço de aço ou gaivanized de ☆.Stainless.
desempenho mecânico e ambiental de ☆.Excellet.
contagem de ☆.Fiber: 2-24 núcleos.
Esquema de atribuição da fibra
| Número da fibra | Número do tubo | Fibra pelo tubo | Tipo da fibra |
| 2 | 1 | 2 F/Tube | MANUTENÇÃO PROGRAMADA G652D MILÍMETRO 50/125 DE MILÍMETRO 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24 tubos do f |
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.

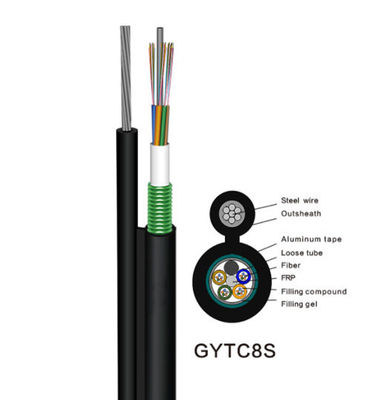

Detalhes da construção do cabo
| Artigos | Descrição | |
| Número de fibra | 2 núcleos a 24cores | |
| Membro de força do conector | Material | Fio de aço galvanizado |
| diâmetro | 1,2 milímetros | |
| Tubo fraco | material | PBT |
| diâmetro | Ф2.0-2.8 | |
| Enchimento do cabo | material | Composto do enchimento do cabo |
| Bainha exterior | material | HDPE |
| diâmetro | 1.7±0.2mm | |
Característica mecânica do cabo
| Artigos | Diâmetro do cabo | Peso | |
| 2 núcleos a 24 núcleos | 3.2*7.2 milímetro | 70 kg/km | |
| Variação da temperatura da instalação | -15--+60 | ||
| Temperatura da operação e do transporte | -40-+70 | ||
| Tensão de trabalho máxima de Rec.daily | N 1500 | ||
| Tensão de trabalho de Máximo Permissível | 600 N | ||
| Min Bending Radius (milímetros) | operação | 10D milímetro | |
| a instalação | 20D milímetro | ||
| Carga extra | 0.5%-0.7% | ||
| Gelo | 5mm | ||
| Velocidade do vento | 35m/s | ||
Característica da fibra
| Estilo da fibra | Unidade | MANUTENÇÃO PROGRAMADA G652D | Milímetro 50/125 | Milímetro 62.5/125 | ||
| circunstância | nanômetro | 1310/1550 | 850/1300 | 850/1300 | ||
| atenuação | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| Dispersão | 1310nm | Picosegundo (nm*km) | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Picosegundo (nm*km) | ≤18 | ..... | ..... | ||
| 1625nm | Picosegundo (nm*km) | ≤22 | ||||
| Largura de banda | 850nm | Megahertz. Quilômetro | ..... | >=400 | >=160 | |
| 1300nm | Megahertz. Quilômetro | ..... | >=800 | >=500 | ||
| Comprimento de onda zero da dispersão | nanômetro | >=1302, ≤1322 | ..... | ..... | ||
| Inclinação zero da dispersão | Picosegundo (nm2*km) | ≤0.091 | ..... | ..... | ||
| Fibra individual máxima de PMD | Ps√km | ≤0.2 | ..... | ..... | ||
| Valor da relação do projeto de PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Λc do comprimento de onda de interrupção da fibra | nanômetro | >=1180, ≤1330 | ..... | ..... | ||
| Λcc do comprimento de onda de interrupção do cabo | nanômetro | ≤1260 | ..... | ..... | ||
| Microfarad | 1310nm | um | 9.2±0.4 | ..... | ..... | |
| 1550nm | um | 10.4±0.8 | ..... | ..... | ||
| Abertura numérica (NA) | ...... | 0.200±0.015 | 0.275±0.015 | |||
| Etapa (meio da medida bidirecional) | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Irregularidades sobre a descontinuidade do comprimento e do ponto da fibra | DB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| Coeficiente backscatter da diferença | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| Uniformidade da atenuação | dB/km | ≤0.01 | ....... | ....... | ||
| Diâmetro de núcleo | um | ...... | 50±1.0 | 62.5±2.5 | ||
| Diâmetro do revestimento | um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| Não-forma circular do revestimento | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Diâmetro de revestimento | um | 242±7 | 242±7 | 242±7 | ||
| Revestimento/erro do tentilhão concentricamente | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Revestindo não a forma circular | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Núcleo/erro concentricidade do revestimento | um | ≤0.6 | ≤1.5 | ≤1.5 | ||
| Onda (raio) | um | ≤4 | ..... | ..... | ||
| Etiqueta: autossuficiente cabo, figura 8, 24 núcleos. | ||||||
Nossos qualidade & serviço:
DONGGUAN TW-SCIE CO., LTD. é cometido a proporcionar os produtos & os serviços de fibra ótica os mais de alta qualidade do cabo a nossos clientes perto:
reunião 1.Consistently para a qualidade e o desempenho de produto;
2. entrega oportuna dos produtos e serviço para cumprir nossas exigências de cliente;
3. assegurando-se de que nossos povos estejam treinados corretamente de modo que possam melhor servir nossos clientes.
Exhibation:
Mostra da empresa:
DONGGUAN TW-SCIE CO., LTD. é uma subsidiária do grupo de Tewang, estabelecida em 2002. Após mais de dez anos de esforços ininterruptos, tornou-se uma elevação detalhada - desenvolvimento de produtos de uma comunicação da tecnologia, produção, vendas e engenharia de fibra ótica da rede.
TW-SCIE é cometido à investigação e desenvolvimento e à aplicação de produtos de uma comunicação ótica. Seus produtos principais são: cabo de fibra ótica interno & exterior, cabo pendente de ADSS, de OPGW, de FTTH, cabo de remendo, trança e a outra série passiva do série e a ótica dos dispositivos.
Embalagem e envio
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro de madeira não-retornável separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
O cabo em cada carretel será coberto completamente com um envoltório térmico que seja prendido ao cabo empacotando correias. Este envoltório é reusável e fornece a proteção térmica e UV excelente.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
FAQ
Q1: Onde está sua fábrica?
A1: Nossa fábrica é situada na cidade de DONGGUAN, província de Guangdong, China.
Q2: Quanto tempo sua empresa tem feito esta?
A2: Mais de 20 anos. Nós devemos não somente produzir o cabo ótico da fibra mas igualmente produzimos ferramentas de fibra ótica e relacionadas.
Q3: Comosobreaqualidadedocabo?
A4: Nossa fábrica é aprovada pelo sistema de gerenciamento da qualidade ISO9001 e STARF incluir, CE, CPR, certificações do TLC na lista. Nós temos uma série de equipamento e de instrumentos para certificar-se da qualidade segura de nossos produtos.
Q4: Podevocêproduzirocabocomonossasexigências?
A6: Naturalmente. Nós podemos fornecer tipos diferentes de produtos de acordo com suas exigências com os preços razoáveis.
Q5: VocêaceitaaordemdoOEMequantosãoosMOQ?
A7: Sim, nós damos boas-vindas calorosamente a sua ordem do OEM. Para conseguir a satisfação de cliente, nós aceitamos a ordem da amostra, mesmo uma parte.
