GYTY53
Cabo ótico fibra blindada exterior da Anti-formiga do canal da estrutura do Grande-núcleo de uma comunicação da única
Constructure:

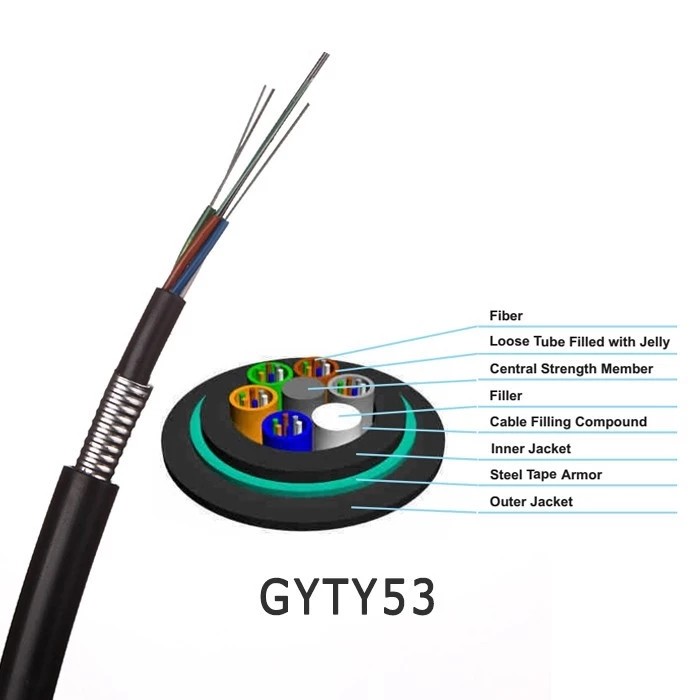

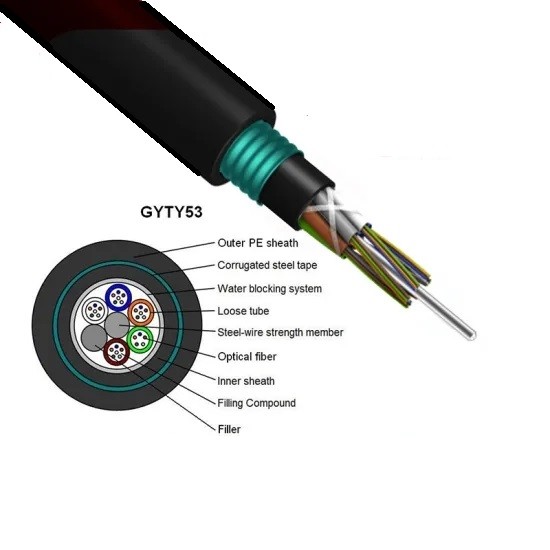

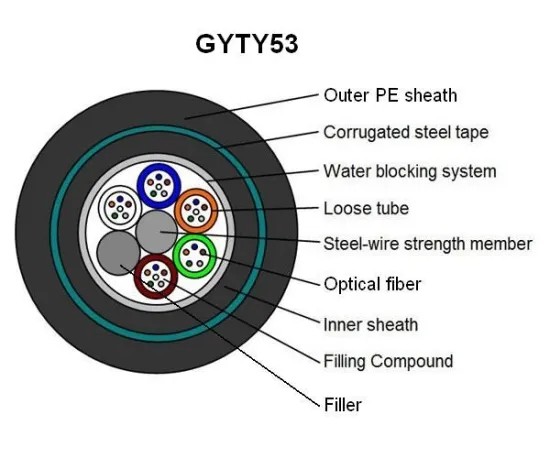

A estrutura do cabo GYTY53 ótico é que a fibra ótica de 250μm está revestida em um tubo fraco feito do material alto do módulo, e o tubo fraco é enchido com o composto impermeável. O centro do núcleo do cabo é um núcleo reforçado metal. Para alguns cabos de fibra ótica, uma camada de necessidades do polietileno (PE) de ser expulsado fora do metal reforçou o núcleo. O tubo fraco (e a corda do enchimento) são torcidos em torno do núcleo de reforço central para formar um núcleo compacto e redondo do cabo, e das diferenças no núcleo do cabo são enchidos com água que obstrui enchimentos. Uma camada de bainha interna do polietileno. A fita de aço revestida plástica frente e verso (PSP) é envolvida longitudinalmente e expulsada então com bainha do polietileno para formar cabos.
Característica:
●Adotando a camada bidirecional da “SZ” que torce a tecnologia
●Enchendo-se água-obstruindo a pomada ponto por ponto, água-obstruindo na seção completa
●A correia (de alumínio) de aço tem a ligação segura com a borda, de grande resistência, e nenhum rachamento quando torcida
●Controle adicional do comprimento da fibra estável
●Depois que o cabo é formado, a atenuação adicional da fibra é quase zero, e o valor da dispersão não muda
●O desempenho ambiental excelente, variação da temperatura aplicável é o ℃ -10 ~ + ℃ 70
Especificação:
| Contagem da fibra | Diâmetro nominal (milímetros) | Peso nominal (kg/km) | Max Fibers pelo tubo | Max No. de (Tubes+fillers) | Carga elástica permissível (N) |
Esmagamento permissível Resistência (N/100mm) |
||
| A curto prazo | Prazo | A curto prazo | Prazo | |||||
| 2~36 | 13,2 | 197 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 38~72 | 13,8 | 217 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 14,6 | 262 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 98~120 | 16,0 | 302 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 122~144 | 17,6 | 347 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | Disponível em cima do pedido do cliente | |||||||
Nota:
1. Para a chama - cabo retardador, a bainha exterior pode ser feita do material halogênio-livre do baixo-fumo (LSZH), e o tipo é GYTZS.
o pedido do cliente 2.Upon, cabos com tira de cor longitudinal na bainha exterior pode ser oferecido. Mais detalhes, referem por favor a série de GYTA.
3. A estrutura especial do cabo pode ser projetada e fabricado no pedido do cliente.
Especificações da fibra
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) | |||
| Características | Circunstâncias | Valores especificados | Unidades |
| Características óticas | |||
| Diâmetro de campo de modo (microfarads) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Comprimento de onda de interrupção (λcc) | ≤1260 | nanômetro | |
| Coeficiente de atenuação |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km |
| Perda de dobra macro | φ75mm, 100circles, em 1550nm | ≤0.1 | DB |
| Não uniformidade da atenuação | ≤0.05 | DB | |
| Coeficiente da dispersão |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 |
Picosegundo (nm.km) Picosegundo (nm.km) Picosegundo (nm.km) |
| Comprimento de onda zero da dispersão | 1300~1324 | nanômetro | |
| Inclinação zero máxima da dispersão | ≤0.093 | Picosegundo (nanômetro2 .km) | |
| Índice de grupo de refração (valor típico) |
1310nm 1550nm |
1,466 1,467 |
|
| Característica geométrica | |||
| Diâmetro do revestimento | 125.0±1.0 | µm | |
| Núcleo/erro concentricidade do revestimento | ≤0.8 | µm | |
| Não-forma circular do revestimento | ≤1.0 | % | |
| Diâmetro de revestimento | 245.0±10 | µm | |
| Revestimento/erro de revestimento da concentricidade | ≤12.0 | µm | |
| Não-forma circular de revestimento | ≤8 | % | |
| Diâmetro do revestimento colorido | 250.0±15 | µm | |
| Característica mecânica | |||
| Ondular (raio) | ≥4 | m | |
| Esforço de prova | >0.69 | Gpa | |
| Força de revestimento da tira |
Valor médio Valor máximo |
1.0-5.0 1.3-8.9 |
N N |
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) | ≥20 | ||
Nós produzimos e o cabo do teste cumpre com o padrão de seguimento
| Desempenho mecânico | |
| Max Tension Performance | IEC 60794-1-2-E |
| Máximo Operação Tensão | IEC 60794-1-2-E1 |
| Teste do esmagamento | IEC 6079 – 1-2-E3 |
| Teste de impacto | IEC 60794-1-2-E4 |
| Dobra repetida | IEC 60794-1-2-E6 |
| Teste da torsão | IEC 60794-1-2-E7 |
| Curvatura de cabo | IEC 60794-1-2-E11A |
| Coeficiente de atenuação | ITU-T G.652 |
| Teste estrutural | IEC-60793-1-20 |
| Desempenho ambiental | |
| Ciclagem da temperatura | IEC 60794-1-2-F1 |
| Penetração da água | IEC 60794-1-2-F5B |
| Fluxo composto de arquivo |
IEC 60794-1-E14 |
Núcleo do cabo
Os tubos fracos são encalhados em torno do membro de força central que utiliza a SZ. O encalhamento da SZ envolve os tubos em um sentido para diversas voltas, então no outro sentido.
Membro de força central
O membro de força central é feito do aço que fornece a força elástica e anti-curvando ao cabo.
Tubo fraco
As fibras óticas são abrigadas no tubo enchido geleia. O tubo é fabricado com padrão do setor PBT. É colorido para a identificação fácil de acordo com o esquema mostrado acima.
Água que obstrui o material
Composto de enchimento, a água que obstrui o material entre o tubo fraco e a bainha interna para proteger o cabo da intrusão da água.
Armadura
Fita de aço ondulada para fornecer a força adicional da compressão do cabo, a propriedade máxima do anti-esmagamento, a proteção do roedor e o desempenho resistente da bala.
Revestimento exterior
Um revestimento preto do polietileno de alto densidade é expulsado sobre o núcleo do cabo e a armadura de aço ondulada da fita como a bainha.
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
Aplicação:
Apropriado para despesas gerais, encanamento, métodos enterrados e outros de colocações diretos
