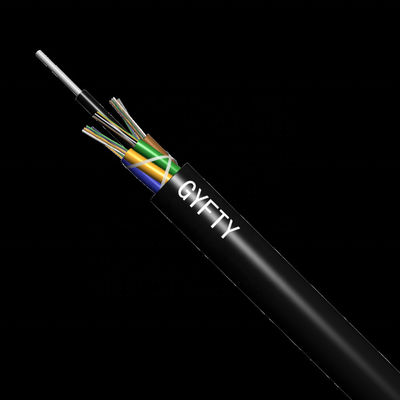

GYFTY
Tubo fraco antena do núcleo 2-144 Não-blindado & cabo de fibra ótica exteriores encalhados de uma comunicação do canal
Estrutura:

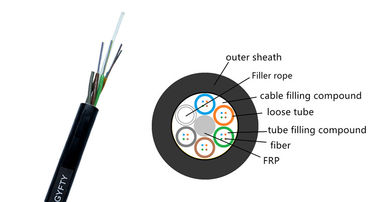

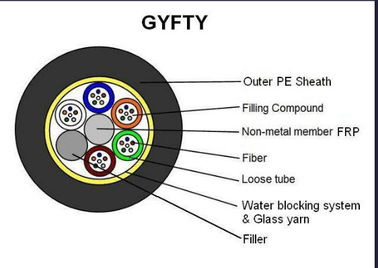

A estrutura do cabo ótico de GYFTY é que a fibra ótica de 250μm está revestida em um tubo fraco feito do material alto do módulo, e o tubo fraco é enchido com o composto impermeável.
O centro do núcleo do cabo é uma fibra de vidro reforçou plástico (FRP). O tubo fraco (e a corda do enchimento) são torcidos em torno do núcleo de reforço central para formar um núcleo compacto e redondo do cabo. As diferenças no núcleo do cabo são enchidas com água que obstrui enchimentos. Uma camada de bainha interna do polietileno é expulsada fora do núcleo do cabo para formar um cabo.
●O tubo fraco protege fibra ótica uma vez revestida
●O tubo fraco é torcido ao redor o reforço
●O reforço é no centro do cabo ótico
Característica:
●Adote a camada bidirecional da “SZ” que torce a tecnologia
●Água de enchimento que obstrui a pomada passo a passo, obstrução completa da água da seção
●As correias (de alumínio) do aço não têm a ligação segura, de grande resistência e o nenhum rachamento quando torcidas
●Controle estável do comprimento da fibra
●Depois que o cabo é formado, a atenuação adicional da fibra ótica é quase zero, e o valor da dispersão não muda
●O desempenho ambiental excelente, variação da temperatura aplicável é o ℃ -10 ~ + ℃ 70
Especificação:
Especificações gerais
| Tipo de cabo | GYFTY |
| Tipo da fibra | G652D |
| Aplicação | Uma comunicação interurbana, LAN |
| Métodos recomendados da instalação | Aéreo |
| Ambiente | Exterior |
| Variação da temperatura | -40℃ a 70℃ |
2,2 especificações da fibra
| Parâmetro técnico da fibra ótica do único-modo de ITU-T G.652D (B1.3) | |||
| Características óticas | |||
| Diâmetro de campo de modo (microfarads) |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| Comprimento de onda de interrupção (λcc) | ≤1260 | nanômetro | |
| Coeficiente de atenuação |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Perda de dobra macro | φ75mm, 100circles, em 1550nm | ≤0.1 | DB |
| Não uniformidade da atenuação | ≤0.05 | DB | |
| Coeficiente da dispersão |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Picosegundo (nm.km) Picosegundo (nm.km) Picosegundo (nm.km) |
| Comprimento de onda zero da dispersão | 1300~1324 | nanômetro | |
| Inclinação zero máxima da dispersão | ≤0.093 | Picosegundo (nanômetro2 .km) | |
| Índice de grupo de refração (valor típico) |
1310nm 1550nm |
1,466 1,467 |
|
| Característica geométrica | |||
| Diâmetro do revestimento | 125.0±1.0 | µm | |
| Núcleo/erro concentricidade do revestimento | ≤0.8 | µm | |
| Não-forma circular do revestimento | ≤1.0 | % | |
| Diâmetro de revestimento | 245.0±10 | µm | |
| Revestimento/erro de revestimento da concentricidade | ≤12.0 | µm | |
| Não-forma circular de revestimento | ≤8 | % | |
| Diâmetro do revestimento colorido | 250.0±15 | µm | |
| Característica mecânica | |||
| Ondular (raio) | ≥4 | m | |
| Esforço de prova | >0.69 | Gpa | |
| Força de revestimento da tira |
Valor médio Valor máximo |
1.0-5.0 1.3-8.9 |
N N |
| Parâmetro dinâmico da susceptibilidade da corrosão de esforço (valor do nd) | ≥20 | ||
Aplicação:
Apropriado para despesas gerais, encanamento, métodos enterrados e outros de colocações diretos
