GJXFH FTTH
Curva-tipo simples multi LAN do cabo interno do fio da telecomunicação do cabo pendente de único modo do núcleo

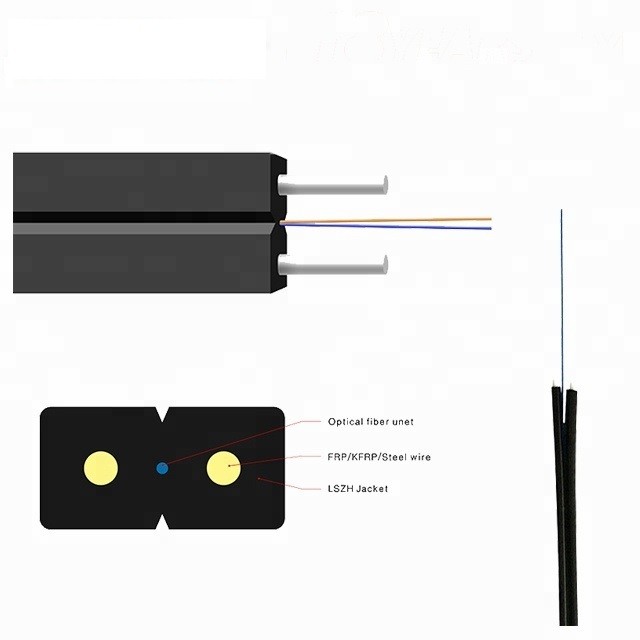

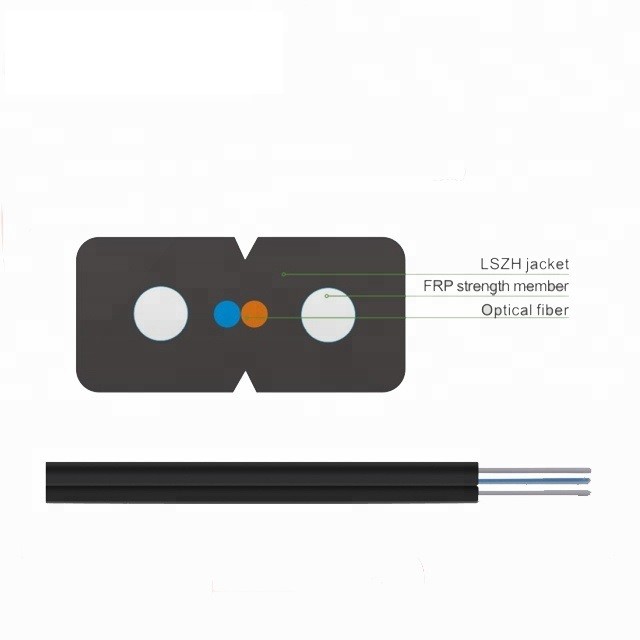

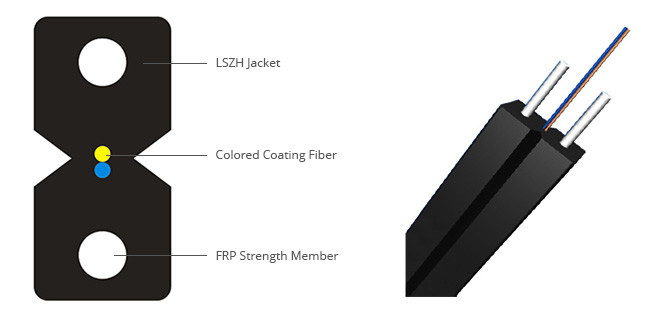

O 250um coloriu a fibra de revestimento é posicionado no centro. Dois plásticos reforçados fibra da paralela (FRP) são colocados nos dois lados. O cabo é terminado com um preto ou uma cor UV e uma bainha resistente da chama LSZH.
Estrutura:
- Tipo projeto de seção transversal do laço
- fio paralelo de dois FRP como o membro de força
- G657A1/A2 dobram a fibra durável no meio
- Bainha exterior do PE ou do LSZH
Característica:
- Bom UV e chama resistentes.
- Tipo estrutura lisa da curva.
- Compacto, macio, flexível, fácil instalar.
1. Fibra ótica dobrar-resistente especial, fornecendo a maior largura de banda e aumentando o desempenho de transmissão da rede;
2. Dois reforços paralelos de FRP fazem o cabo ótico têm a boa resistência de pressão e protegem a fibra ótica;
3. O cabo ótico tem a exequibilidade simples da estrutura, a de pouco peso e a forte;
4. Projeto original do sulco, fáceis descascar, fáceis conectar, simplificar a instalação e a manutenção;
5. bainha halogênio-livre do polietileno do chama-retardador do Baixo-fumo ou bainha do PVC do chama-retardador, proteção ambiental.
6. Pode ser combinada com uma variedade de conectores no local, pode ser a extremidade no local.
7. Devido a seus softness e luminosidade, o cabo revestido é amplamente utilizado na rede do acesso; o nome científico do cabo revestido é que a rede do acesso usa uma borboleta para introduzir o cabo ótico; porque sua forma é uma borboleta, é chamado igualmente uma borboleta o cabo ótico, 8 deu forma ao cabo ótico.
Especificação:
Especificações gerais
| Tipo de cabo |
FTTH (cabo pendente) |
| Tipo da fibra |
MANUTENÇÃO PROGRAMADA G657A2 DA MANUTENÇÃO PROGRAMADA G657A1/ |
| Aplicação |
FTTH, LAN |
| Métodos recomendados da instalação |
Aéreo |
| Ambiente |
Interno |
| Variação da temperatura |
-40 a 70℃ |
Especificações da fibra
| Estilo da fibra |
Unidade |
Manutenção programada
G652D
|
Manutenção programada
G657A1
|
Manutenção programada
G657A2
|
| circunstância |
nanômetro |
1310/1550 |
1310/1550 |
1310/1550 |
| atenuação |
dB/km |
≤0.36/0.23 |
≤0.35/0.21 |
≤0.35/0.21 |
| Dispersão |
1310nm |
Picosegundo (nm*km) |
≤18 |
≤18 |
≤18 |
| 1550nm |
Picosegundo (nm*km) |
≤22 |
≤22 |
≤22 |
| Comprimento de onda zero da dispersão |
nanômetro |
1312±10 |
1312±10 |
1300-1324 |
| Inclinação zero da dispersão |
picosegundo (×Km do ² do nanômetro) |
≤0.091 |
≤0.090 |
≤0.092 |
| Fibra individual máxima de PMD |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
| Valor da relação do projeto de PMD |
picosegundo (×Km do ² do nanômetro) |
≤0.08 |
≤0.08 |
≤0.08 |
| Λc do comprimento de onda de interrupção da fibra |
nanômetro |
≧1180, ≤1330 |
≧1180, ≤1330 |
≧1180, ≤1330 |
| Λcc do comprimento de onda de interrupção do cabo |
nanômetro |
≤1260 |
..... |
..... |
| Microfarad |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
| 1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
| Etapa (meio da medida bidirecional) |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Irregularidades sobre a descontinuidade do comprimento e do ponto da fibra |
DB |
≤0.05 |
≤0.05 |
≤0.05 |
| Coeficiente backscatter da diferença |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
| Uniformidade da atenuação |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
| Diâmetro do revestimento |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
| Não-forma circular do revestimento |
% |
≤1.0 |
≤0.7 |
≤0.7 |
| Diâmetro de revestimento |
um |
242±7 |
242±7 |
242±7 |
| Revestimento/erro do tentilhão concentricamente |
um |
≤12.0 |
≤12.0 |
≤12.0 |
| Revestindo não a forma circular |
% |
≤6.0 |
≤6.0 |
≤6.0 |
| Núcleo/erro concentricidade do revestimento |
um |
≤0.6 |
≤0.5 |
≤0.5 |
| Onda (raio) |
um |
≥4 |
≥4 |
≥4 |
Identificação de cor padrão da fibra
| Não. |
1 |
2 |
3 |
4 |
| Cor |
Azul |
Laranja |
Verde |
Brown |
Projeto de cabo
| Artigo |
Descrição |
| Modelo No |
GJXH/GJFXH |
| 1. Contagem da fibra |
1 núcleo, 2 núcleo, núcleo 4 |
| 2. Diâmetro do cabo |
3.0*2.0mm |
| 3. Peso do cabo |
11.5KGS/9.5KGS |
| 4. Membro de força |
|
| - Material |
Steel/FRP |
| - Diâmetro |
0.45mm |
| bainha 5.Outer |
|
| - Material |
LSZH (preto/branco) |
| 6. Marcação da bainha |
|
| - Tipo de marcação |
Impressão de laser |
Membro de força
O membro de força é feito do aço ou do FRP. Fornece elástico ao cabo.
a bainha protege o cabo da intrusão da água.
Revestimento exterior
A bainha de LSZH é expulsada sobre a fibra.
Marcação da bainha de cabo
Cada cabo tem a seguinte informação marcou claramente no revestimento exterior dos cabos:
a. Nome do fabricante.
b. Ano de fabricante
c. Tipo de cabo e de fibra
d. Marca do comprimento (impressão em cada medidor normalmente)
e. Ou como as exigências de cliente.
Aplicação:
1. Usado para a fiação interna, os utilizadores finais usam diretamente cabos;
2. Usado para introduzir cabos óticos nas construções;
Para a fiação interna dos usuários em FTTH.
