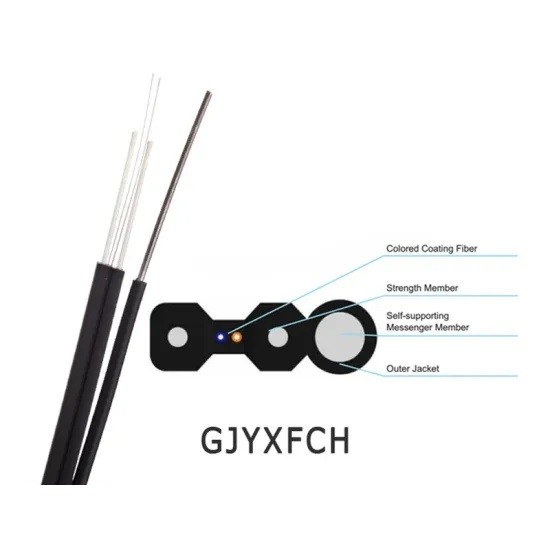

Estrutura do cabo

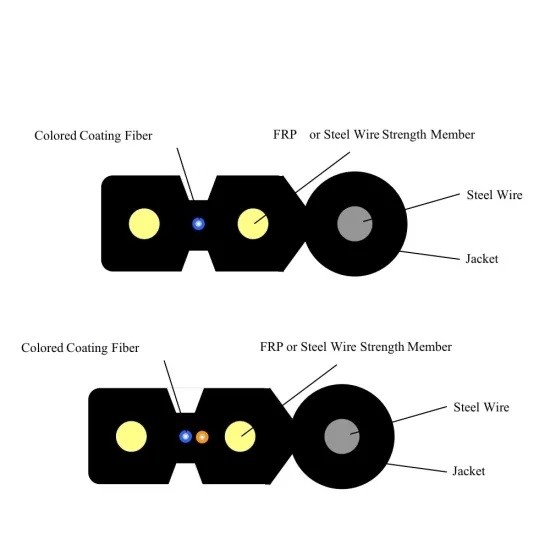

O projeto da seção transversal é de tipo bow-tie, e consiste em dois fios de aço paralelos como membros de resistência, com fibra flexível durável G657A1 no meio.O revestimento exterior pode ser feito de material PE ou LSZH, e o mensageiro é um fio de aço de 1,0 mm.
Construção de produtos
Fibras
Fibras coloridas de 250 μm
Plástico reforçado com fibra de vidro (FRP) ou fio de aço.
Membro autossustentado
Fios de aço
Vestuário exterior
LSZH resistente aos raios UV e à chama
Características
Compacto, macio, flexível, fácil de instalar.
Aplicações
Este cabo é geralmente utilizado como cabo de acesso em redes de instalações externas a interiores dos clientes. Pode também ser utilizado como cabo de acesso em sistemas de distribuição de instalações,especialmente para cablagem de acesso aéreo interior ou exterior.
Características ópticas
| Tipo de fibra |
Atenuação |
Lançamento sobrecarregado Largura de banda |
Largura de banda modal efetiva |
Comprimento da ligação Ethernet de 10 GB/S |
Min raio de curvatura |
| Condições |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
|
| Unidade |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
| G652D |
0.36/0.22 |
|
|
|
|
16 |
| G657A1 |
0.36/0.22 |
|
|
|
|
10 |
| G657A2 |
0.36/0.22 |
|
|
|
|
7.5 |
| 50/125 |
|
3.0/1.0 |
≥ 500/500 |
|
|
30 |
| 62.2/125 |
|
3.0/1.0 |
≥200/500 |
|
|
30 |
| OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
30 |
| OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
30 |
| B1-OM3 |
|
3.0/1.0 |
≥ 1500/500 |
≥ 2000 |
≥ 300 |
7.5 |
| B1-OM4 |
|
3.0/1.0 |
≥ 3500/500 |
≥ 4700 |
≥ 550 |
7.5 |
Estrutura e especificações técnicas
| Contagem de fibras |
Diâmetro do cabo
(mm)
|
Peso do cabo
(kg/km)
|
Resistência à tração
(N/100 mm)
|
Resistência ao esmagamento
(N/100 mm)
|
| Curto prazo |
A longo prazo |
Curto prazo |
A longo prazo |
| 1 a 4 |
5.2*2.0 |
18 |
600 |
300 |
2200 |
1000 |
| 6 a 12 |
3.0*9.0 |
27 |
1200 |
600 |
1100 |
500 |
Notas
Esta ficha de dados é para referência, por favor contacte-nos para mais pormenores.
O núcleo do cabo é constituído por fibras de revestimento coloridas com um diâmetro de 250 μm.
As propriedades de tração e de esmagamento do cabo estão em conformidade com os valores especificados no quadro quando são utilizados elementos de resistência de FRP e de aço.
