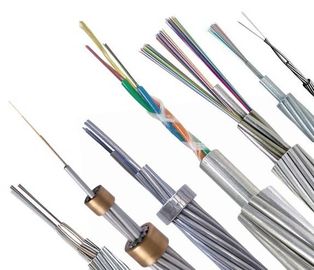

Fios à terra aéreos compostos de fibra ótica (OPGW)
1. General
1,1 esta especificação cobre as exigências dos fios à terra aéreos compostos de fibra ótica (OPGW) ser fornecido ao cliente para a instalação da parte externa do uso.
1,2 o cabo de fibra ótica cumprirá com as exigências desta especificação e geralmente encontrará ou melhorará os padrões os mais atrasados:
ITU-T G.650: Definições e métodos do teste para atributos lineares, determinísticas da fibra do único-modo e cabo
ITU-T G.652: Características de uma fibra ótica e de um cabo do único-modo
ITU-T G.655: Características de uma fibra ótica e de um cabo dispersão-deslocados diferente de zero do único-modo
IEC 60793-2-50 B1.3: Especificação secional para fibras do único modo da classe B
IEEE 1138: Construção padrão dos fios à terra aéreos da fibra ótica composta (OPGW) para o uso em linhas elétricas da companhia de eletricidade
ASTM B398: Especificação padrão para o fio 6201-T81 em liga de alumínio para finalidades elétricas
ASTM B 415: Especificação padrão para condutores de aço Alumínio-folheados Duro-tirados
ASTM B416: Especificação para condutores de aço Alumínio-folheados Concêntrico-Configuração-encalhados
EIA/TIA-455: Procedimentos de teste padrão para fibras óticas, cabos, transdutores, sensores, conectando e terminando dispositivos e outros componentes da fibra ótica
A AIA 492A: Especificação genérica para fibras óticas do medidor de ondas
A AIA 472A: Especificação secional para cabos de uma comunicação da fibra ótica para o uso aéreo exterior
2. Características de fibra ótica
2,1 as características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652 serão acordo com a tabela abaixo:
| Características |
Valores especificados |
Unidades |
| Características óticas |
| Diâmetro de campo de modo |
em 1310nm |
9.1±0.5 |
µm |
| em 1550nm |
± 10,3 0,7 |
milímetro |
| Coeficiente de atenuação |
em 1310nm |
≤0.36 |
dB/km |
| em 1550nm |
≤0.22 |
dB/km |
| Não uniformidade da atenuação |
≤0.05 |
DB |
| Comprimento de onda zero da dispersão (λ0) |
1300 ~1324 |
nanômetro |
| Inclinação zero máxima da dispersão (S0max) |
≤0.092 |
picosegundo (nanômetro2·quilômetro) |
| Coeficiente da dispersão do modo da polarização (PMDQ) |
≤0.2 |
|
| Comprimento de onda de interrupção (λcc) |
≤1260 |
nanômetro |
| Coeficiente da dispersão |
1288~1339nm |
≤3.5 |
picosegundo (nanômetro·quilômetro) |
| 1550nm |
≤18 |
picosegundo (nanômetro·quilômetro) |
| Índice de grupo eficaz de refração (Neff) |
em 1310nm |
1,466 |
- |
| em 1550nm |
1,467 |
- |
| Característica geométrica |
| Diâmetro do revestimento |
125.0±1.0 |
µm |
| Não-forma circular do revestimento |
≤1.0 |
% |
| Diâmetro de revestimento |
245.0±10.0 |
µm |
| erro da concentricidade do Revestimento-revestimento |
≤12.0 |
µm |
| Não-forma circular de revestimento |
≤6.0 |
% |
| erro da concentricidade do Núcleo-revestimento |
≤0.8 |
µm |
| Revestimento/erro de revestimento da concentricidade |
≤12.0 |
µm |
| Característica mecânica |
| Ondulação |
≥4 |
m |
| Esforço de prova |
≥0.69 |
GPa |
| Força de revestimento da tira |
Valor médio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Perda de dobra macro |
Ф60mm, 100 círculos, em 1550nm |
≤0.05 |
DB |
| Ф32mm, círculos 1, em 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
3. Características do cabo
3,1 construção e parâmetro do cabo

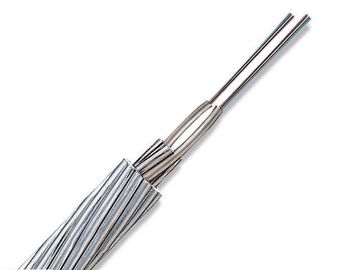

Fio à terra aéreo feito do fio de aço alumínio-folheado (as) e do tubo de aço inoxidável que contém a fibra ótica.
tipo 3.2Cable: OPGW-12B1-75 [82,8; 47,4]
3.2.1 seção transversal de OPGW
| Estrutura |
|
Material |
Não. |
Diâmetro material |
| Fibra |
G.652 |
12 |
- |
| Centro |
Tubo do SUS |
1 |
Diâmetro |
4.0mm |
| Camada 1 |
Fio 23%AS |
6 |
Diâmetro |
4.0mm |
3.2.1 especificação de OPGW
| Artigos |
Dados técnicos |
|
Encalhado
|
Núcleo, camada 1 |
| Encalhando o sentido |
A camada exterior é assistente |
| Diâmetro do cabo (substantivo) |
12,0 milímetros |
| Peso do cabo (aproximadamente) |
504 kg/km |
| Seção transversal de apoio |
COMO o fio |
75,4 milímetros2 |
| Resistência à tração avaliado (RTS) |
91.0kN |
| Módulo de elasticidade (E-módulo) |
149.0Gpa |
| Coeficiente térmico do alongamento |
12.9×10-6/K |
| Esforço de trabalho máximo (40%RTS) |
33.12kN |
| Esforço diário (EDS) (16~25%RTS) |
13.24~20.7kN |
| Resistência da C.C. em 20℃ |
1,008 ohm/km |
| Corrente do curto período de tempo (1.0s, 40℃~300℃) |
6.9kA |
| Capacidade atual do curto período de tempo (mim2 t) |
47.4kA ² s |
| Raio de curvatura mínimo |
A instalação |
25 vezes do diâmetro do cabo |
| Operação |
15 vezes do diâmetro do cabo |
| Variação da temperatura |
A instalação |
-10℃~+50℃ |
| Armazenamento & transporte |
-40℃~+80℃ |
| Operação |
-40℃~+80℃ |
| |
|
|
|
4. fibra e identificação de cor fraca do tubo
A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.
Cores da fibra
| NÃO. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Cor |
Azul |
Laranja |
Verde |
Brown |
Cinza |
Branco |
Vermelho |
Natureza |
Amarelo |
Violeta |
Rosa |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
5. teste mecânico e ambiental.
O cabo de OPGW passará com sucesso os seguintes testes que não fazem devem escolhido tudo. Os seguintes artigos do teste serão realizados dentro de acordo com a referência correspondente.
| Não |
Artigo |
Referência |
| Testes de OPGW |
| 1 |
Comprimento de onda de interrupção |
IEEE STD 1138 |
| 2 |
Teste do ingresso da água |
IEEE STD 1138 |
| 3 |
Escoamento de inundar o composto |
IEEE STD 1138 |
| 4 |
Procurar um caminho mais curto o teste |
IEEE STD 1138 |
| 5 |
Teste de vibração eólio |
IEEE STD 1138 |
| 6 |
Teste da polia |
IEEE STD 1138 |
| 7 |
Teste do esmagamento |
IEEE STD 1138 |
| 8 |
teste de impacto |
IEEE STD 1138 |
| 9 |
Teste de rastejamento |
IEEE STD 1138 |
| 10 |
teste da Esforço-tensão |
IEEE STD 1138 |
| 11 |
Ciclagem da temperatura |
IEEE STD 1138 |
| 12 |
Teste da margem da tensão |
IEEE STD 1138 |
| 13 |
Teste de galope |
IEEE STD 1138 |
| 14 |
Teste do relâmpago |
IEEE STD 1138 |
| Testes da fibra |
| 1 |
Variação da atenuação com comprimento de onda |
IEEE STD 1138 |
| 2 |
Atenuação com dobra |
IEEE STD 1138 |
| 3 |
Ciclagem da temperatura |
IEEE STD 1138 |
| 4 |
Atenuação no pico da água |
IEEE STD 1138 |
| Testes de aceitação do campo |
| 1 |
Continuidade da fibra |
IEEE STD 1138 |
| 2 |
Atenuação |
IEEE STD 1138 |
| 3 |
Comprimento da fibra |
IEEE STD 1138 |
6. Embalagem e envio
O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.
