Especificações técnicas para cabos de fibra óptica
Características da fibra óptica
As características ópticas, geométricas, mecânicas e ambientais do G da UIT-T.652A fibra óptica deve estar em conformidade com o quadro seguinte:
| Características |
Valores especificados |
Unidades |
| Características ópticas |
| Diâmetro do campo de modo |
a 1310 nm |
9.1±0.5 |
μm |
| a 1550 nm |
10.3 ± 0.7 |
mm |
| Coeficiente de atenuação |
a 1310 nm |
≤ 0.36 |
dB/km |
| a 1550 nm |
≤ 0.23 |
dB/km |
| Não-uniformidade de atenuação |
≤ 0.05 |
dB |
| comprimento de onda de dispersão zero (λ)0) |
1300 ¥1324 |
nm |
| Inclinação máxima de dispersão zero (S)0max) |
≤ 0.092 |
ps/(nm2·km) |
| Coeficiente de dispersão do modo de polarização (PMD)Q) |
≤ 0.2 |
|
| comprimento de onda de corte (λ)cc) |
≤ 1260 |
nm |
| Coeficiente de dispersão |
1288 ∼ 1339 nm |
≤ 3.5 |
PS/(nm·km) |
| 1550 nm |
≤ 18 |
PS/(nm·km) |
| Índice de refração efetivo do grupo (N)Ef) |
a 1310 nm |
1.466 |
- O quê? |
| a 1550 nm |
1.467 |
- O quê? |
| Características geométricas |
| Diâmetro do revestimento |
125.0±1.0 |
μm |
| Não circularidade do revestimento |
≤ 1.0 |
% |
| Diâmetro do revestimento |
245.0±10.0 |
μm |
| Erro de concentricidade do revestimento |
≤ 12.0 |
μm |
| Revestimento não circular |
≤ 6.0 |
% |
| Erro de concentricidade do revestimento do núcleo |
≤ 0.8 |
μm |
| Erro de concentricidade do revestimento / revestimento |
≤ 12.0 |
μm |
| Características mecânicas |
| Curling |
≥ 4 |
m |
| Estresse de prova |
≥ 0,69 |
GPa |
| Força da tira de revestimento |
Valor médio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Perda de curvatura macro |
F60mm, 100 círculos, a 1550nm |
≤ 0.05 |
dB |
| F32mm, 1 círculo, a 1550nm |
≤ 0.05 |
dB |
| |
|
|
|
|
2.CaracterísticasdeCabos
2.1 Construção de cabos eArametro

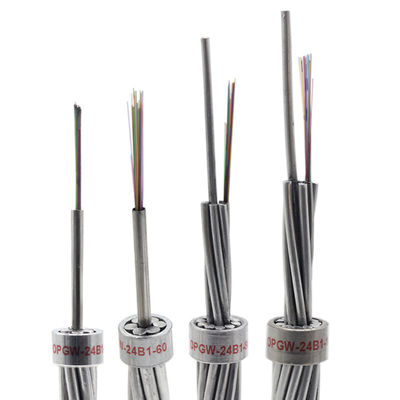

Fios de terra aéreos feitos de arame de aço revestido de alumínio (AS) e tubo de aço inoxidável contendo fibra óptica.
3.2 Tipo de cabo: OPGW-48B1.3-190[205;185.4)
3.2.1 Secção transversal de OPGW
| Estrutura |
|
Materiais |
- Não, não. |
Diâmetro do material |
| Fibras |
G.652.D |
48 |
|
| Centro |
20% de fio AS |
1 |
Diâmetro |
4.0 mm |
| Camada 1 |
Tubo SUS |
4 |
Diâmetro |
4.0 mm |
| 20% de fio AS |
2 |
Diâmetro |
4.0 mm |
| Camada 2 |
20% de fio AS |
12 |
Diâmetro |
4.0 mm |
2.2.1 Especificação do OPGW
| Números |
Dados técnicos |
| Encalhados |
Núcleo, camada 1, camada 2 |
| Direção do encalhe |
A camada exterior é a mão direita |
| Diâmetro do cabo (nominal) |
20.0 mm |
| Peso do cabo (aprox.) |
1365 kg/km |
| Secção transversal de suporte |
AS Fios |
188.5 mm2 |
| Resistência à tração nominal (RTS) |
205kN |
| Modulo de elasticidade (E-Modulo) |
162.0kN/mm2 |
| Coeficiente de alongamento térmico |
13.0 × 10-6/K |
| Estresse de trabalho máximo (40%RTS) |
82.0kN |
| Estresse Diário (SED) (RTS) |
36.9~51,25kN |
| Resistência de CC a 20°C |
00,442 ohms/km |
| Corrente de curta duração (1,0s, 40°C~200°C) |
13.62kA |
| Capacidade de corrente de curta duração I2t |
185.4kA2s |
| Radius mínimo de curvatura |
Instalação |
30 vezes o diâmetro do cabo |
| Operação |
15 vezes o diâmetro do cabo |
| Intervalo de temperatura |
Instalação |
-10°C~+60°C |
| Armazenagem e transporte |
-40°C~+60°C |
| Operação |
-40°C~+80°C |
| |
|
|
|
3. FIber eLooseTUbe ColorEu...dentificação
As fibras individuais e os tubos soltos devem estar em conformidade com a norma TIA/EIA-598-A e com o código de cores que consta a seguir.
Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)
Cores de fibras
| - Não, não. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
Vermelho |
Natureza |
Amarelo |
Violet |
Rosa |
Aqua |
| |
|
|
|
|
|
|
|
|
|
|
|
|
Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)
Um traçador preto (50 mm de distância)
| - Não, não. |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
Vermelho |
Natureza |
Amarelo |
Violet |
Rosa |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)
Um traçador preto (100 mm de largura)
| - Não, não. |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
Vermelho |
Natureza |
Amarelo |
Violet |
Rosa |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)
Um traçador preto (150 mm de distância)
| - Não, não. |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
| Cores |
Azul |
Laranja |
Verde |
Castanho |
Cinza |
Branco |
Vermelho |
Natureza |
Amarelo |
Violet |
Rosa |
Aqua |
| |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
▌ |
Embalagem & Envio & Pagamento
O OPGW deve ser enrolado firme e uniformemente numa bobina de ferro de madeira resistente que cumpra a norma ANSI/AA 53-1981 ou equivalente.A bobina deve ser apoiada com lâminas de ferro de madeira resistentes, de modo a evitar que o OPGW seja danificado no transporte marítimo normal., manuseio, armazenagem e enxaguamento.
Desenho do Rolo
Perfil da empresa
1Ambientalmente
Conformidade total com os sistemas ISO14001, RoHS e OHSAS18001
2Recomendações de instalação
Procedimento de instalação:
Recomenda-se que os procedimentos recomendados pela IEEE Std 524-1992 e pela nossa empresa sejam utilizados para a instalação do OPGW.
