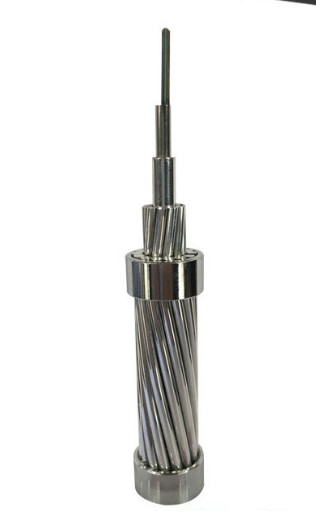

Fio à terra de fibra ótica de grande resistência, esforço de prova ≥0.69GPa do cabo de OPGW

Um fio à terra ótico (igualmente conhecido como um OPGW ou, no padrão de IEEE, um composto de fibra ótica em cima o fio de terra) é um tipo de cabo que é usado em linhas elétricas aéreas. Tal cabo combina as funções de aterrar e comunicações. Tem a estrutura de aço inoxidável central do tubo e a estrutura do encalhamento da camada. Um cabo de OPGW contém uma estrutura tubular com umas ou várias fibras óticas nele, cercado por único ou duplas camada dos fios de aço folheados de alumínio (ACS) ou de fios misturados do fio de ACS e a de alumínio da liga. O OPGW o cabo é corrido entre as partes superiores de pilões de alta tensão da eletricidade. A parte condutora do cabo serve a as torres adjacentes bond para enterrar a terra, e protegem os condutores de alta tensão dos curto circuitos. as fibras óticas dentro do cabo podem ser usadas para a transmissão de alta velocidade dos dados, ou para o elétrico próprias finalidades da utilidade da proteção e do controle da linha de transmissão, para própria voz da utilidade e de transmissão de dados, ou podem ser alugadas ou vendido aos terceiros para servir como uma interconexão de alta velocidade da fibra entre cidades. Para construir OPGW deve cortar o poder, tendo por resultado a maior perda, assim OPGW deve ser usado dentro construindo a linha de alta pressão sobre 110KV.

Características de fibra ótica

As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652.D serão acordo com a tabela abaixo:

Características			Valores especificados	Unidades
Características óticas
Diâmetro de campo de modo		em 1310nm	9.1±0.5	µm
		em 1550nm	± 10,3 0,7	milímetro
Coeficiente de atenuação		em 1310nm	≤0.36	dB/km
		em 1550nm	≤0.23	dB/km
Não uniformidade da atenuação			≤0.05	DB
Comprimento de onda zero da dispersão (λ0)			1300 ~1324	nanômetro
Inclinação zero máxima da dispersão (S0max)			≤0.092	picosegundo (nanômetro2·quilômetro)
Coeficiente da dispersão do modo da polarização (PMDQ)			≤0.2
Comprimento de onda de interrupção (λcc)			≤1260	nanômetro
Coeficiente da dispersão		1288~1339nm	≤3.5	picosegundo (nanômetro·quilômetro)
		1550nm	≤18	picosegundo (nanômetro·quilômetro)
Índice de grupo eficaz de refração (Neff)		em 1310nm	1,466	-
		em 1550nm	1,467	-
Característica geométrica
Diâmetro do revestimento			125.0±1.0	µm
Não-forma circular do revestimento			≤1.0	%
Diâmetro de revestimento			245.0±10.0	µm
erro da concentricidade do Revestimento-revestimento			≤12.0	µm
Não-forma circular de revestimento			≤6.0	%
erro da concentricidade do Núcleo-revestimento			≤0.8	µm
Revestimento/erro de revestimento da concentricidade			≤12.0	µm
Característica mecânica
Ondulação			≥4	m
Esforço de prova			≥0.69	GPa
Força de revestimento da tira	Valor médio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Perda de dobra macro	Ф60mm, 100 círculos, em 1550nm		≤0.05	DB
	Ф32mm, círculos 1, em 1550nm		≤0.05	DB

Fibra e identificação de cor fraca do tubo

A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.

Tubo de aço 1 (fibras No.1-12): Fibra ótica do único modo (manutenção programada)

Cores da fibra

Tubo de aço 2 (fibras No.13-24): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 50mm)

Tubo de aço 3 (fibras No.25-36): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 100mm)

Tubo de aço 4 (fibras No.37-48): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 150mm)

Embalagem e envio

O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.

De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
