OPGW é um tipo de estrutura do cabo com composto da transmissão ótica e do fio à terra aéreo para a transmissão de energia. Seu funcionamento na linha de transmissão de energia como o cabo de fibra ótica e o fio à terra aéreo que podem fornecer a proteção do curto circuito e da condução procura um caminho mais curto a moeda. Os OPGW consistem na unidade ótica do tubo de aço inoxidável, fio de aço de alumínio do revestimento, fio da liga de alumínio. Tem a estrutura de aço inoxidável central do tubo e a estrutura do encalhamento da camada. Nós podemos projetar a estrutura de acordo com a condição do ambiente e exigências de clientes diferentes.
Aplicação
1. o fio à terra composto de fibra ótica [OPGW] é apropriado para a instalação em linhas elétricas novas com a função dobro do fio à terra e da comunicação.
2.Adapt para substituir o fio à terra envelhecido e a estrutura nova do fio à terra de alta tensão.
a proteção 3.lighting e para conduzir procura um caminho mais curto atual.
4. capacidade de fibra ótica de uma comunicação.
Características de fibra ótica
As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652.D serão acordo com a tabela abaixo:
| Características |
Valores especificados |
Unidades |
| Características óticas |
| Diâmetro de campo de modo |
em 1310nm |
9.1±0.5 |
µm |
| em 1550nm |
± 10,3 0,7 |
milímetro |
| Coeficiente de atenuação |
em 1310nm |
≤0.36 |
dB/km |
| em 1550nm |
≤0.23 |
dB/km |
| Não uniformidade da atenuação |
≤0.05 |
DB |
| Comprimento de onda zero da dispersão (λ0) |
1300 ~1324 |
nanômetro |
| Inclinação zero máxima da dispersão (S0max) |
≤0.092 |
picosegundo (nanômetro2·quilômetro) |
| Coeficiente da dispersão do modo da polarização (PMDQ) |
≤0.2 |
 |
| Comprimento de onda de interrupção (λcc) |
≤1260 |
nanômetro |
| Coeficiente da dispersão |
1288~1339nm |
≤3.5 |
picosegundo (nanômetro·quilômetro) |
| 1550nm |
≤18 |
picosegundo (nanômetro·quilômetro) |
| Índice de grupo eficaz de refração (Neff) |
em 1310nm |
1,466 |
- |
| em 1550nm |
1,467 |
- |
| Característica geométrica |
| Diâmetro do revestimento |
125.0±1.0 |
µm |
| Não-forma circular do revestimento |
≤1.0 |
% |
| Diâmetro de revestimento |
245.0±10.0 |
µm |
| erro da concentricidade do Revestimento-revestimento |
≤12.0 |
µm |
| Não-forma circular de revestimento |
≤6.0 |
% |
| erro da concentricidade do Núcleo-revestimento |
≤0.8 |
µm |
| Revestimento/erro de revestimento da concentricidade |
≤12.0 |
µm |
| Característica mecânica |
| Ondulação |
≥4 |
m |
| Esforço de prova |
≥0.69 |
GPa |
| Força de revestimento da tira |
Valor médio |
1.0-5.0 |
N |
| Valor máximo |
1.3-8.9 |
N |
| Perda de dobra macro |
Ф60mm, 100 círculos, em 1550nm |
≤0.05 |
DB |
| Ф32mm, círculos 1, em 1550nm |
≤0.05 |
DB |
| |
|
|
|
|
Especificação de OPGW
| Artigos |
Dados técnicos |
| Encalhado |
Núcleo, camada 1, camada 2 |
| Encalhando o sentido |
A camada exterior é assistente |
| Diâmetro do cabo (substantivo) |
20.0mm |
| Peso do cabo (aproximadamente) |
1365kg/km |
| Seção transversal de apoio |
COMO o fio |
188.5mm2 |
| Resistência à tração avaliado (RTS) |
205kN |
| Módulo de elasticidade (E-módulo) |
162.0kN/mm2 |
| Coeficiente térmico do alongamento |
13.0×10-6/K |
| Esforço de trabalho máximo (40%RTS) |
82.0kN |
| Esforço diário (EDS) (18%~25%RTS) |
36.9~51.25kN |
| Resistência da C.C. em 20℃ |
0,442 ohm/km |
| Corrente do curto período de tempo (1.0s, 40℃~200℃) |
13.62kA |
| Capacidade atual do curto período de tempo mim2 t |
185.4kA ² s |
| Raio de curvatura mínimo |
A instalação |
30 vezes do diâmetro do cabo |
| Operação |
15 vezes do diâmetro do cabo |
| Variação da temperatura |
A instalação |
-10℃~+60℃ |
| Armazenamento & transporte |
-40℃~+60℃ |
| Operação |
-40℃~+80℃ |
| |
|
|
|

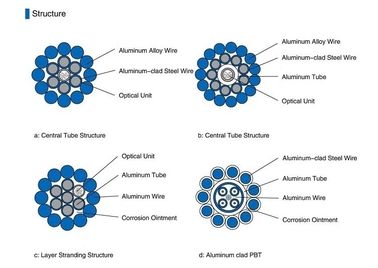

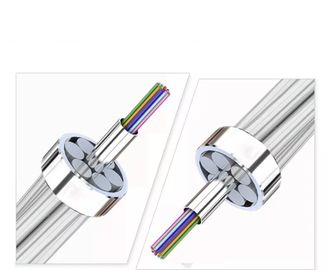

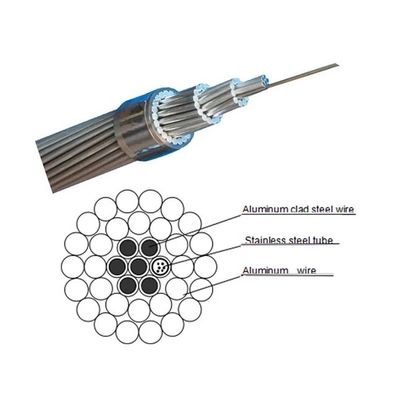

Estrutura de produto
Embalagem e envio
O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.
De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
