Características

Especificações

Contagem da fibra: 12-72 fibras

Fibra: G652D, G657A1, G657A2

Diâmetro do cabo: 9-18.2mm

Raio de curvatura: 25 vezes o diâmetro do cabo

Aplicação: Telecomunicação, antena, telecomunicações, rede

Pacote: carretel ferro-de madeira

Temperatura de funcionamento: -40°C a + 70°C

Certificação: ISO9001/CE/ROHS

Destacar:

Cabo da fibra de OPGW

cabo de fibra ótica impermeável

Informação básica

Lugar de origem: dongguan, guangdong, China (continente)

Marca: TW-SCIE or OEM

Certificação: SGS ROHS REACH ISO

Número do modelo: OPGW

Condições de Pagamento e Envio

Detalhes da embalagem: Cilindro de madeira

Tempo de entrega: 15 dias do trabalho

Termos de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram

Habilidade da fonte: 2000 dias de km/per

Galeria

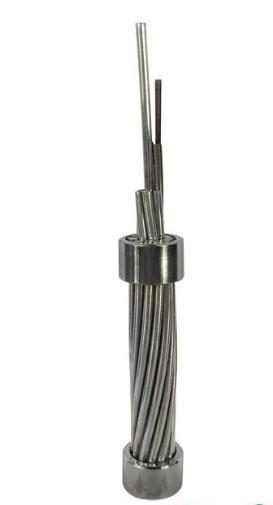

Revestimento de cabos de fibra óptica compridos OPGW não circular para telecomunicações

Descrição de produto

Especificações técnicas dos cabos de fibra óptica

As características ópticas, geométricas, mecânicas e ambientais do G da UIT-T.652A fibra óptica deve obedecer ao quadro seguinte.

Características da fibra óptica

Características			Valores especificados	Unidades
Características ópticas
Diâmetro do campo de modo		a 1310 nm	9.1±0.5	μm
Diâmetro do campo de modo		a 1550 nm	10.3 ± 0.7	mm
Coeficiente de atenuação		a 1310 nm	≤ 0.36	dB/km
Coeficiente de atenuação		a 1550 nm	≤ 0.23	dB/km
Não-uniformidade de atenuação			≤ 0.05	dB
comprimento de onda de dispersão zero (λ)₀)			1300 ¥1324	nm
Inclinação máxima de dispersão zero (S)_0max)			≤ 0.092	ps/(nm²·km)
Coeficiente de dispersão do modo de polarização (PMD)_Q)			≤ 0.2
comprimento de onda de corte (λ)_cc)			≤ 1260	nm
Coeficiente de dispersão		1288 ∼ 1339 nm	≤ 3.5	PS/(nm·km)
Coeficiente de dispersão		1550 nm	≤ 18	PS/(nm·km)
Índice de refração efetivo do grupo (N)_Ef)		a 1310 nm	1.466	- O quê?
Índice de refração efetivo do grupo (N)_Ef)		a 1550 nm	1.467	- O quê?
Características geométricas
Diâmetro do revestimento			125.0±1.0	μm
Não circularidade do revestimento			≤ 1.0	%
Diâmetro do revestimento			245.0±10.0	μm
Erro de concentricidade do revestimento			≤ 12.0	μm
Revestimento não circular			≤ 6.0	%
Erro de concentricidade do revestimento do núcleo			≤ 0.8	μm
Erro de concentricidade do revestimento / revestimento			≤ 12.0	μm
Características mecânicas
Curling			≥ 4	m
Estresse de prova			≥ 0,69	GPa
Força da tira de revestimento	Valor médio		1.0-5.0	N
Força da tira de revestimento	Valor máximo		1.3-8.9	N
Perda de curvatura macro	F60mm, 100 círculos, a 1550nm		≤ 0.05	dB
Perda de curvatura macro	F32mm, 1 círculo, a 1550nm		≤ 0.05	dB

Características do cabo

Construção e parâmetro do cabo

Fios de terra aéreos feitos de arame de aço revestido de alumínio (AS) e tubo de aço inoxidável contendo fibra óptica.

Tipo de cabo: OPGW-48B1.3-190[205;185.4)

Secção transversal de OPGW

Revestimento de cabos de fibra óptica compridos OPGW não circular para telecomunicações 0

Estrutura		Materiais	- Não, não.	Diâmetro do material
	Fibras	G.652.D	48
	Centro	20% de fio AS	1	Diâmetro	4.0 mm
	Camada 1	Tubo SUS	4	Diâmetro	4.0 mm
	Camada 1	20% de fio AS	2	Diâmetro	4.0 mm
	Camada 2	20% de fio AS	12	Diâmetro	4.0 mm

Especificação do OPGW

Números			Dados técnicos
Encalhados			Núcleo, camada 1, camada 2
Direção do encalhe			A camada exterior é a mão direita
Diâmetro do cabo (nominal)			20.0 mm
Peso do cabo (aprox.)			1365 kg/km
Secção transversal de suporte		AS Fios	188.5 mm²
Resistência à tração nominal (RTS)			205kN
Modulo de elasticidade (E-Modulo)			162.0kN/mm²
Coeficiente de alongamento térmico			13.0 × 10^-6/K
Estresse de trabalho máximo (40%RTS)			82.0kN
Estresse Diário (SED) (RTS)			36.9~51,25kN
Resistência de CC a 20°C			00,442 ohms/km
Corrente de curta duração (1,0s, 40°C~200°C)			13.62kA
Capacidade de corrente de curta duração I²t			185.4kA2s
Radius mínimo de curvatura	Instalação		30 vezes o diâmetro do cabo
	Operação		15 vezes o diâmetro do cabo
Intervalo de temperatura	Instalação		-10°C~+60°C
	Armazenagem e transporte		-40°C~+60°C
	Operação		-40°C~+80°C

Identificação das cores das fibras e dos tubos soltos

As fibras individuais e os tubos soltos devem estar em conformidade com a norma TIA/EIA-598-A e com o código de cores que consta a seguir.

Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)

Cores de fibras

- Não, não.	1	2	3	4	5	6	7	8	9	10	11	12
Cores	Azul	Laranja	Verde	Castanho	Cinza	Branco	Vermelho	Natureza	Amarelo	Violet	Rosa	Aqua

Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)

Um traçador preto (50 mm de distância)

- Não, não.

Cores

Azul

Laranja

Verde

Castanho

Cinza

Branco

Vermelho

Natureza

Amarelo

Violet

Rosa

Aqua

▌

Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)

Um traçador preto (100 mm de largura)

- Não, não.

Cores

Azul

Laranja

Verde

Castanho

Cinza

Branco

Vermelho

Natureza

Amarelo

Violet

Rosa

Aqua

▌

Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)

Um traçador preto (150 mm de distância)

- Não, não.

Cores

Azul

Laranja

Verde

Castanho

Cinza

Branco

Vermelho

Natureza

Amarelo

Violet

Rosa

Aqua

▌
