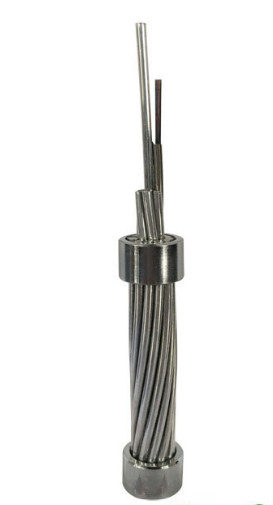

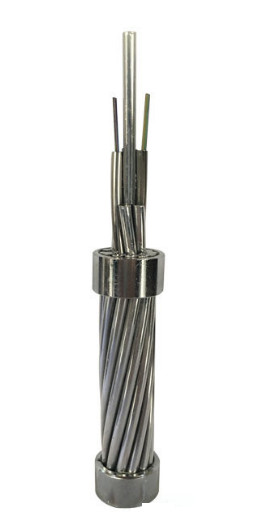

Cabo de fibra ótica impermeável de Straned OPGW, fio à terra aéreo composto 205kN RTS

Especificações técnicas para o cabo de fibra ótica

O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.

1. Substitua os fios à terra aéreos existentes, promovendo linhas de comunicação de sistemas de energia.

2. Plano síncrono e projeto com fio de terra quando as linhas elétricas aéreas novas deverem ser construída

3. Forneça a unidade inoxidável da fibra do tubo a proteção ótima

4. A grande falha da conduta procura um caminho mais curto atual e o fornecimento da proteção de relâmpago

5. Apropriado para a aplicação na contagem da fibra do hih e em linhas elétricas de alta tensão super

6. Fósforo com tensão-caída favorável do fio difluente do grond.

Aplicação

O fio à terra composto de fibra ótica [OPGW] é apropriado para a instalação em linhas elétricas novas com a função dobro do fio à terra e da comunicação. Especialmente para a instalação no voitage normal e em linhas elétricas de alta tensão extra. OPGW pode substituir o fio à terra convencional da linha elétrica velha com a função crescente de uma comunicação da fibra. Conduzem procuram um caminho mais curto atual e fornecem a resistência do relâmpago.

Características de fibra ótica

As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652.D serão acordo com a tabela abaixo:

Características			Valores especificados	Unidades
Características óticas
Diâmetro de campo de modo		em 1310nm	9.1±0.5	µm
		em 1550nm	± 10,3 0,7	milímetro
Coeficiente de atenuação		em 1310nm	≤0.36	dB/km
		em 1550nm	≤0.23	dB/km
Não uniformidade da atenuação			≤0.05	DB
Comprimento de onda zero da dispersão (λ0)			1300 ~1324	nanômetro
Inclinação zero máxima da dispersão (S0max)			≤0.092	picosegundo (nanômetro2·quilômetro)
Coeficiente da dispersão do modo da polarização (PMDQ)			≤0.2
Comprimento de onda de interrupção (λcc)			≤1260	nanômetro
Coeficiente da dispersão		1288~1339nm	≤3.5	picosegundo (nanômetro·quilômetro)
		1550nm	≤18	picosegundo (nanômetro·quilômetro)
Índice de grupo eficaz de refração (Neff)		em 1310nm	1,466	-
		em 1550nm	1,467	-
Característica geométrica
Diâmetro do revestimento			125.0±1.0	µm
Não-forma circular do revestimento			≤1.0	%
Diâmetro de revestimento			245.0±10.0	µm
erro da concentricidade do Revestimento-revestimento			≤12.0	µm
Não-forma circular de revestimento			≤6.0	%
erro da concentricidade do Núcleo-revestimento			≤0.8	µm
Revestimento/erro de revestimento da concentricidade			≤12.0	µm
Característica mecânica
Ondulação			≥4	m
Esforço de prova			≥0.69	GPa
Força de revestimento da tira	Valor médio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Perda de dobra macro	Ф60mm, 100 círculos, em 1550nm		≤0.05	DB
	Ф32mm, círculos 1, em 1550nm		≤0.05	DB

Características do cabo

Construção e parâmetro do cabo

Fio à terra aéreo feito do fio de aço alumínio-folheado (as) e do tubo de aço inoxidável que contém a fibra ótica.

tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

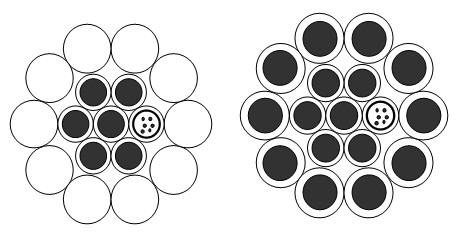

3.2.1 seção transversal de OPGW

Fibra e identificação de cor fraca do tubo

A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.

Tubo de aço 1 (fibras No.1-12): Fibra ótica do único modo (manutenção programada)

Cores da fibra

Tubo de aço 2 (fibras No.13-24): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 50mm)

Tubo de aço 3 (fibras No.25-36): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 100mm)

Tubo de aço 4 (fibras No.37-48): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 150mm)

Embalagem e envio

O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.

Desenho do carretel

De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
