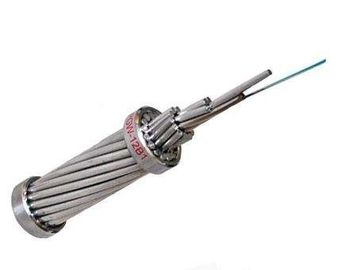

24 cabos da fibra do núcleo OPGW do núcleo 48 eliminaram a estrutura compacta do comprimento de onda ≤1260nm

Especificações técnicas para o cabo de fibra ótica

Um fio à terra ótico (igualmente conhecido como um OPGW ou, no padrão de IEEE, em um fio à terra aéreo composto de fibra ótica) é um tipo de cabo que é usado em linhas elétricas aéreas. Tal cabo combina as funções de aterrar e de comunicações. Tem a estrutura de aço inoxidável central do tubo e a estrutura do encalhamento da camada. Um cabo de OPGW contém uma estrutura tubular com umas ou várias fibras óticas nele, cercado por camadas simples ou duplos dos fios de aço folheados de alumínio (ACS) ou de fios misturados do fio de ACS e a de alumínio da liga. O cabo de OPGW é corrido entre as partes superiores de pilões de alta tensão da eletricidade. A parte condutora do cabo serve para ligar torres adjacentes para enterrar a terra, e protege os condutores de alta tensão dos curto circuitos. As fibras óticas dentro do cabo podem ser usadas para a transmissão de alta velocidade dos dados, para próprias finalidades da utilidade elétrica da proteção e do controle da linha de transmissão, para própria voz da utilidade e de transmissão de dados, ou podem ser alugadas ou vendido aos terceiros para servir como uma interconexão de alta velocidade da fibra entre cidades. Para construir OPGW deve cortar o poder, tendo por resultado a maior perda, assim OPGW deve ser usado em construir a linha de alta pressão sobre 110KV.

1. Substitua os fios à terra aéreos existentes, promovendo linhas de comunicação de sistemas de energia.

2. Plano síncrono e projeto com fio de terra quando as linhas elétricas aéreas novas deverem ser construída

3. Forneça a unidade inoxidável da fibra do tubo a proteção ótima

4. A grande falha da conduta procura um caminho mais curto atual e o fornecimento da proteção de relâmpago

5. Apropriado para a aplicação na contagem da fibra do hih e em linhas elétricas de alta tensão super

6. Fósforo com tensão-caída favorável do fio difluente do grond.

Aplicação

O fio à terra composto de fibra ótica [OPGW] é apropriado para a instalação em linhas elétricas novas com a função dobro do fio à terra e da comunicação. Especialmente para a instalação no voitage normal e em linhas elétricas de alta tensão extra. OPGW pode substituir o fio à terra convencional da linha elétrica velha com a função crescente de uma comunicação da fibra. Conduzem procuram um caminho mais curto atual e fornecem a resistência do relâmpago.

Características de fibra ótica

As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652.D serão acordo com a tabela abaixo:

Características			Valores especificados	Unidades
Características óticas
Diâmetro de campo de modo		em 1310nm	9.1±0.5	µm
		em 1550nm	± 10,3 0,7	milímetro
Coeficiente de atenuação		em 1310nm	≤0.36	dB/km
		em 1550nm	≤0.23	dB/km
Não uniformidade da atenuação			≤0.05	DB
Comprimento de onda zero da dispersão (λ0)			1300 ~1324	nanômetro
Inclinação zero máxima da dispersão (S0max)			≤0.092	picosegundo (nanômetro2·quilômetro)
Coeficiente da dispersão do modo da polarização (PMDQ)			≤0.2
Comprimento de onda de interrupção (λcc)			≤1260	nanômetro
Coeficiente da dispersão		1288~1339nm	≤3.5	picosegundo (nanômetro·quilômetro)
		1550nm	≤18	picosegundo (nanômetro·quilômetro)
Índice de grupo eficaz de refração (Neff)		em 1310nm	1,466	-
		em 1550nm	1,467	-
Característica geométrica
Diâmetro do revestimento			125.0±1.0	µm
Não-forma circular do revestimento			≤1.0	%
Diâmetro de revestimento			245.0±10.0	µm
erro da concentricidade do Revestimento-revestimento			≤12.0	µm
Não-forma circular de revestimento			≤6.0	%
erro da concentricidade do Núcleo-revestimento			≤0.8	µm
Revestimento/erro de revestimento da concentricidade			≤12.0	µm
Característica mecânica
Ondulação			≥4	m
Esforço de prova			≥0.69	GPa
Força de revestimento da tira	Valor médio		1.0-5.0	N
	Valor máximo		1.3-8.9	N
Perda de dobra macro	Ф60mm, 100 círculos, em 1550nm		≤0.05	DB
	Ф32mm, círculos 1, em 1550nm		≤0.05	DB

Características do cabo

Construção e parâmetro do cabo

Fio à terra aéreo feito do fio de aço alumínio-folheado (as) e do tubo de aço inoxidável que contém a fibra ótica.

tipo 3.2Cable: OPGW-48B1.3-190 [205; 185,4]

3.2.1 seção transversal de OPGW

Fibra e identificação de cor fraca do tubo

A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.

Tubo de aço 1 (fibras No.1-12): Fibra ótica do único modo (manutenção programada)

Cores da fibra

Tubo de aço 2 (fibras No.13-24): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 50mm)

Tubo de aço 3 (fibras No.25-36): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 100mm)

Tubo de aço 4 (fibras No.37-48): Fibra ótica do único modo (manutenção programada)

Um projétil luminoso preto (passo de 150mm)

Embalagem e envio

O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.

Desenho do carretel

De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.
