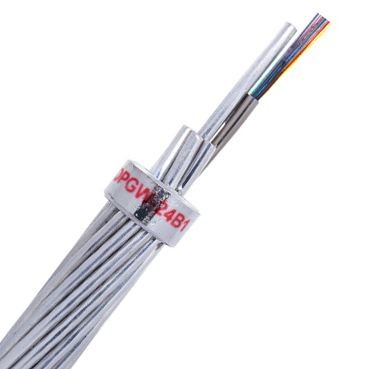

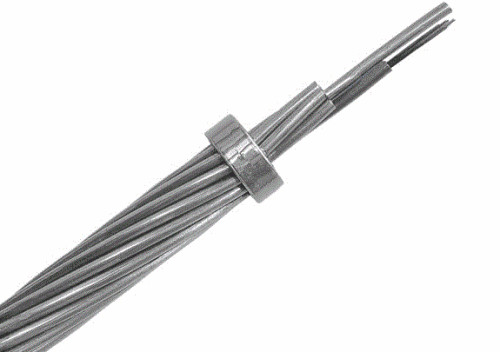

Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum

Negociável
MOQ
negociável
preço
Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Bainha exterior: fio da liga de alumínio
Colore: Branco
Raio de curvatura: diamter 25*cable
vazamento de água: água bloqueada
Orientação dos filamentos externos: Esquerda/direito
Corrosão: Anticorrosivo
Duração: Personalizado
Instalação: torre aérea da transmissão
tem de funcionamento: -40c-70c
Destacar:

cabo da fibra do opgw

,

cabo de fibra ótica impermeável
Informação básica
Lugar de origem: Dongguan, Guangdong, China (continente)
Marca: TW-SCIE or OEM
Certificação: SGS ROHS REACH ISO
Número do modelo: OPGW
Condições de Pagamento e Envio
Detalhes da embalagem: Cilindro de madeira
Tempo de entrega: 15 dias do trabalho
Termos de pagamento: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 2000 dias de km/per
Descrição de produto

Especificações técnicas para cabos de fibra óptica



Características da fibra óptica

As características ópticas, geométricas, mecânicas e ambientais do G da UIT-T.652A fibra óptica deve cumprir o quadro seguinte:



Características Valores especificados Unidades
Características ópticas
Diâmetro do campo de modo a 1310 nm 9.1±0.5 μm
a 1550 nm 10.3 ± 0.7 mm
Coeficiente de atenuação a 1310 nm ≤ 0.36 dB/km
a 1550 nm ≤ 0.23 dB/km
Não-uniformidade de atenuação ≤ 0.05 dB
comprimento de onda de dispersão zero (λ)0) 1300 ¥1324 nm
Inclinação máxima de dispersão zero (S)0max) ≤ 0.092 ps/(nm2·km)
Coeficiente de dispersão do modo de polarização (PMD)Q) ≤ 0.2
comprimento de onda de corte (λ)cc) ≤ 1260 nm
Coeficiente de dispersão 1288 ∼ 1339 nm ≤ 3.5 PS/(nm·km)
1550 nm ≤ 18 PS/(nm·km)
Índice de refração efetivo do grupo (N)Ef) a 1310 nm 1.466 - O quê?
a 1550 nm 1.467 - O quê?
Características geométricas
Diâmetro do revestimento 125.0±1.0 μm
Não circularidade do revestimento ≤ 1.0 %
Diâmetro do revestimento 245.0±10.0 μm
Erro de concentricidade do revestimento ≤ 12.0 μm
Revestimento não circular ≤ 6.0 %
Erro de concentricidade do revestimento do núcleo ≤ 0.8 μm
Erro de concentricidade do revestimento / revestimento ≤ 12.0 μm
Características mecânicas
Curling ≥ 4 m
Estresse de prova ≥ 0,69 GPa
Força da tira de revestimento Valor médio 1.0-5.0 N
Valor máximo 1.3-8.9 N
Perda de curvatura macro F60mm, 100 círculos, a 1550nm ≤ 0.05 dB
F32mm, 1 círculo, a 1550nm ≤ 0.05 dB




Características do cabo

Construção e parâmetro do cabo

O fio de terra aéreo contém um fio de aço revestido de alumínio e um tubo de aço inoxidável com fibra óptica.



Tipo de cabo: OPGW-48B1.3-190[205;185.4)

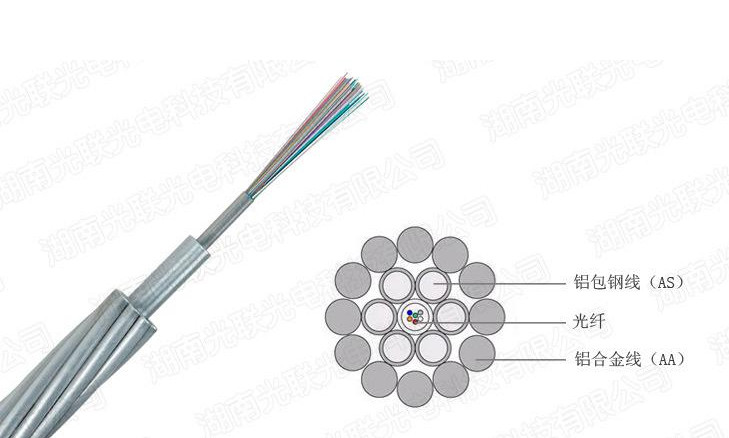

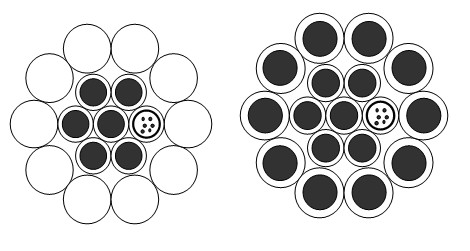

Secção transversal de OPGW



Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum 0

Estrutura   Materiais - Não, não. Diâmetro do material
Fibras G.652.D 48
Centro 20% de fio AS 1 Diâmetro 4.0 mm
Camada 1 Tubo SUS 4 Diâmetro 4.0 mm
20% de fio AS 2 Diâmetro 4.0 mm
Camada 2 20% de fio AS 12 Diâmetro 4.0 mm






Especificações do OPGW



Números Dados técnicos
Encalhados Núcleo, camada 1, camada 2
Direção do encalhe A camada exterior é a mão direita
Diâmetro do cabo (nominal) 20.0 mm
Peso do cabo (aprox.) 1365 kg/km
Secção transversal de suporte AS Fios 188.5 mm2
Resistência à tração nominal (RTS) 205kN
Modulo de elasticidade (E-Modulo) 162.0kN/mm2
Coeficiente de alongamento térmico 13.0 × 10-6/K
Estresse de trabalho máximo (40%RTS) 82.0kN
Estresse Diário (SED) (RTS) 36.9~51,25kN
Resistência de CC a 20°C 00,442 ohms/km
Corrente de curta duração (1,0s, 40°C~200°C) 13.62kA
Capacidade de corrente de curta duração I2t 185.4kA2s
Radius mínimo de curvatura Instalação 30 vezes o diâmetro do cabo
Operação 15 vezes o diâmetro do cabo
Intervalo de temperatura Instalação -10°C~+60°C
Armazenagem e transporte -40°C~+60°C
Operação -40°C~+80°C


Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum 1




Identificação das cores das fibras e dos tubos soltos



As fibras individuais e os tubos soltos devem cumprir a norma TIA/EIA-598-A e utilizar o seguinte código de cores.



Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)

Cores de fibras

- Não, não. 1 2 3 4 5 6 7 8 9 10 11 12
Cores Azul Laranja Verde Castanho Cinza Branco Vermelho Natureza Amarelo Violet Rosa Aqua



Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)

Um traçador preto (50 mm de distância)

- Não, não. 13 14 15 16 17 18 19 20 21 22 23 24
Cores Azul Laranja Verde Castanho Cinza Branco Vermelho Natureza Amarelo Violet Rosa Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)

Um traçador preto (100 mm de largura)

- Não, não. 25 26 27 28 29 30 31 32 33 34 35 36
Cores Azul Laranja Verde Castanho Cinza Branco Vermelho Natureza Amarelo Violet Rosa Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌


Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)

Um traçador preto (150 mm de distância)

- Não, não. 37 38 39 40 41 42 43 44 45 46 47 48
Cores Azul Laranja Verde Castanho Cinza Branco Vermelho Natureza Amarelo Violet Rosa Aqua
  ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌







Embalagem e Envio





Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum 2Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum 3

De acordo com o comprimento do cabo, escolhemos diferentes tipos de bobinas (D,d,b,w1,w2) para carregar o cabo.

Unidade ótica de aço staineless clading de alumínio central do fio da liga de OPGW-aliminum 4





Recomendações de instalação

Procedimento de instalação:

Use o IEEE Std 524-1992 e os procedimentos recomendados pela nossa empresa para instalar o OPGW, conforme recomendado.
