cabo ótico do opgw para 220kv a linha 48 cabo de Opgw do núcleo

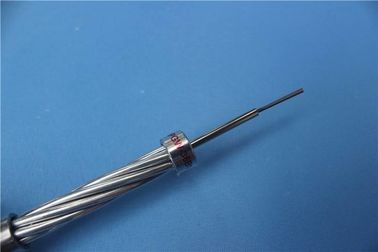

O tubo de aço inoxidável central é cercado por camadas simples ou duplos dos fios de aço folheados de alumínio (ACS) ou dos fios do fio da mistura ACS e a de alumínio da liga. são os cabos os mais amplamente utilizados, seu projeto são adaptados inteiramente à linha elétrica a mais comum necessidades.
Aplicações
1. o fio à terra composto de fibra ótica [OPGW] é apropriado para a instalação em linhas elétricas novas com a função dobro do fio à terra e da comunicação.
2.Especially para a instalação no voitage normal e em linhas elétricas de alta tensão extra.
a proteção 3.lighting e para conduzir procura um caminho mais curto atual.
Dados técnicos
| Detalhes da estrutura |
|
Nomeado |
Não. |
Diâmetro |
| Centro |
Fio 20%AS |
1 |
2,70 |
milímetro |
| Camada 1 |
Fio 20%AS |
4 |
2,70 |
milímetro |
| SUS-tubo |
2 |
2,70 |
milímetro |
| Camada 2 |
Fio 20%AS |
10 |
2,70 |
milímetro |
| |
|
|
|
|
|
| |
De acordo com IEEE STD 1138, padrões do IEC 60794-4 |
|
|
|
|
| |
No. da fibra & tipo |
|
|
48 |
G652D |
| |
Diâmetro padrão |
|
|
13,50 |
milímetro |
| |
Seção transversal de apoio |
|
|
97,30 |
mm2 |
| |
|
Seção do fio do as |
|
97,30 |
mm2 |
| |
Massa aproximada |
|
|
687,0 |
kg/km |
| |
Resistência à tração avaliado |
|
|
117,0 |
kN |
| |
Máximo - tensão permissível (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Esforço diário (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Esforço da margem da tensão (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Módulo de elasticidade |
|
|
162,0 |
GPa |
| |
Coeficiente térmico do alongamento |
|
|
13,0 |
×10-6/ºC |
| |
D.C. Resistance calculado em 20ºC |
|
|
0,878 |
Ω/km |
| |
Procurar um caminho mais curto a capacidade atual (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Relação entre a tração e o peso |
|
|
17,40 |
quilômetro |
| Temperatura |
A instalação |
|
|
-10ºC~+50 |
ºC |
| Escala: |
Transporte e operação |
|
|
-40ºC~+80 |
ºC
|

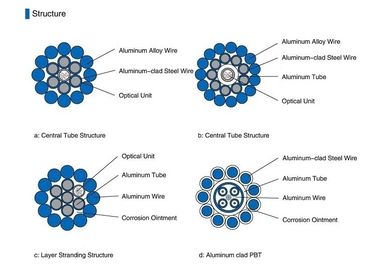

Seção transversal
