Autossuficiente fio à terra aéreo composto aéreo de 48 núcleos
O fio à terra aéreo composto de fibra ótica (OPGW) é um tipo de cabo que é usado em linhas elétricas aéreas. Tal cabo combina as funções de aterrar e de comunicações.

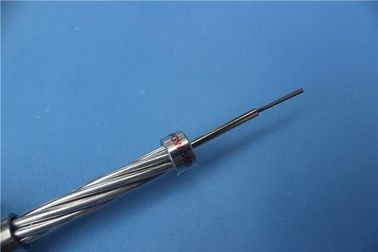

Um cabo de OPGW contém uma estrutura tubular com umas ou várias fibras óticas nele, cercado por camadas do fio de aço e de alumínio. É usado principalmente para linhas de comunicação de 110kV, de 220kV, de 500kV, de 750kV e de sistemas de transmissão de alta tensão aéreos novos. Igualmente pode ser usado para substituir o fio à terra existente do sistema de transmissão de alta tensão aéreo velho.
O cabo de OPGW é corrido entre as partes superiores de pilões de alta tensão da eletricidade. A parte condutora do cabo serve para ligar torres adjacentes para enterrar a terra, e protege os condutores de alta tensão dos curto circuitos. As estruturas especiais podem ser personalizadas de acordo com necessidades de usuário.
Aplicações
1.Adapt para substituir o fio à terra envelhecido e a estrutura nova do fio à terra de alta tensão.
a proteção 2.lighting e para conduzir procura um caminho mais curto atual
3.OPGW pode substituir o fio à terra convencional da linha elétrica velha com a função crescente de uma comunicação da fibra.
Dados técnicos
| Detalhes da estrutura |
|
Nomeado |
Não. |
Diâmetro |
| Centro |
Fio 20%AS |
1 |
2,70 |
milímetro |
| Camada 1 |
Fio 20%AS |
4 |
2,70 |
milímetro |
| SUS-tubo |
2 |
2,70 |
milímetro |
| Camada 2 |
Fio 20%AS |
10 |
2,70 |
milímetro |
| |
|
|
|
|
|
| |
De acordo com IEEE STD 1138, padrões do IEC 60794-4 |
|
|
|
|
| |
No. da fibra & tipo |
|
|
48 |
G652D |
| |
Diâmetro padrão |
|
|
13,50 |
milímetro |
| |
Seção transversal de apoio |
|
|
97,30 |
mm2 |
| |
|
Seção do fio do as |
|
97,30 |
mm2 |
| |
Massa aproximada |
|
|
687,0 |
kg/km |
| |
Resistência à tração avaliado |
|
|
117,0 |
kN |
| |
Máximo - tensão permissível (40%RTS) |
|
|
46,8 |
N/mm2 |
| |
Esforço diário (25%RTS) |
|
|
29,3 |
N/mm2 |
| |
Esforço da margem da tensão (70%RTS) |
|
|
81,9 |
N/mm2 |
| |
Módulo de elasticidade |
|
|
162,0 |
GPa |
| |
Coeficiente térmico do alongamento |
|
|
13,0 |
×10-6/ºC |
| |
D.C. Resistance calculado em 20ºC |
|
|
0,878 |
Ω/km |
| |
Procurar um caminho mais curto a capacidade atual (40~200ºC, 0.25s) |
|
|
45,3 |
kA2·s |
| |
Relação entre a tração e o peso |
|
|
17,40 |
quilômetro |
| Temperatura |
A instalação |
|
|
-10ºC~+50 |
ºC |
| Escala: |
Transporte e operação |
|
|
-40ºC~+80 |
ºC
|

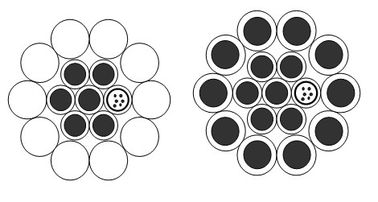

Seção transversal
Dongguan TW-SCIE Co., Ltd. é uma empresa da alto-tecnologia que especializa-se na investigação e desenvolvimento, na produção, no processamento, nas vendas e na engenharia da rede de produtos de fibra ótica de uma comunicação, e tem direitos independentes da importação e da exportação. A empresa tem um grupo de talentos profissionais e técnicos leais, dedicados, sábios, fortes, cometidos a seguir o desenvolvimento e a aplicação avançados de produtos de uma comunicação ótica do mundo. A empresa R & D, produção, gestão dos produtos principais é cabo de fibra ótica, ótico, transceptor ótico, MODEM ótico e assim por diante. Os produtos são amplamente utilizados em departamentos de uma comunicação, da energia elétrica, da estrada de ferro, os militares e outros os relacionados, exportados para França, a Índia, o Singapura, o Malásia e os outros países.
Nossos certificados
ALCANCE
ROHS
Certificado das telecomunicações do TLC
Certificação ambiental do sistema de gestão
ISO9001: 2000
Modelo de serviço público Patent Certificate
Nossos qualidade & serviço
DONGGUAN TW-SCIE CO., LTD. é cometido a proporcionar os produtos & os serviços de fibra ótica os mais de alta qualidade do cabo a nossos clientes perto:
reunião 1.Consistently para a qualidade e o desempenho de produto;
2. Entrega oportuna dos produtos e serviço para cumprir nossas exigências de cliente;
3. Assegurando-se de que nossos povos estejam treinados corretamente de modo que possam melhor servir nossos clientes.
