Do núcleo ótico do fio à terra 24 de OPGW cabo de fibra ótica aéreo exterior
O tubo de aço Al-coberto central é cercado por camadas simples ou duplos dos fios de aço folheados de alumínio (ACS) ou dos fios do fio da mistura ACS e a de alumínio da liga. o projeto de aço inoxidável Al-coberto do tubo aumenta o seção transversal do AL, para alcançar um desempenho melhor da resistência da corrente e do relâmpago de falha. Aplique à linha de transmissão que exige a corrente de falha de pequeno diâmetro e grande.
Características
• Grande diâmetro, grande capacidade da fibra
• A estrutura é estável e a confiança é alta
• A capacidade contra o lado e proeminentes excelentes procuram um caminho mais curto a capacidade atual
• O projeto de encalhamento o melhor pode obter o comprimento em excesso da fibra ótica secundária
• O número de costas pode ser projetado em duas ou três camadas
• Fósforo com fios de terreno comum
Speicfication
| |
Estrutura |
Contagem máxima da fibra |
COMO a área secional |
Diâmetro (milímetro) |
Peso (kg/km) |
RTS (kN) |
resistência da C.C. 20°C (O/km) |
40-200°C permissíveis procuram um caminho mais curto a capacidade atual (KA2.S) |
| OPGW-24B1.3-100- [118; 50] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈100 |
13,2 |
≤674 |
≥118 |
≤0.93 |
≥50 |
| 11/2.8/20AS, unidade 1/2.5 |
| OPGW-24B1.3-100- [60; 74] |
1/2.6/40AS+5/2.5/40AS+ |
24 |
≈100 |
13,2 |
≤479 |
≥60 |
≤0.49 |
≥74 |
| 11/2.8/40AS, unidade 1/2.5 |
| OPGW-24B1.3-110- [133; 63] |
1/2.6/20AS+5/2.5/20AS+ |
24 |
≈110 |
14 |
≤760 |
≥133 |
≤0.83 |
≥63 |
| 10/3.2/20AS, unidade 1/2.5 |
| OPGW-24B1.3-110- [140; 68] |
1/2.8/20AS+5/2.7/20AS+ |
24 |
≈110 |
14,3 |
≤791 |
≥140 |
≤0.80 |
≥68 |
| 11/3.05/20AS, unidade 1/2.6 |
| OPGW-24B1.3-110- [67; 95] |
1/2.9/20AS+5/2.8/20AS+ |
24 |
≈37 |
14,1 |
≤473 |
≥67 |
≤0.40 |
≥95 |
| 12/2.8/AA, unidade 1/2.7 |
≈74 (AA) |
Nota: Esta folha de dados pode somente ser uma referência, mas não um suplemento ao contrato. Contacte por favor as vendas para os detalhes.

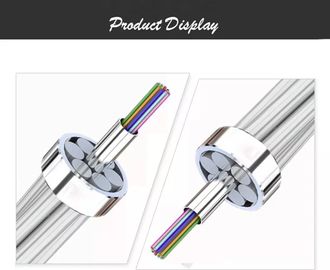

Imagens da estrutura e do produto
Embalagem e envio
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro ferro-de madeira separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
