Do núcleo ótico do fio à terra 72 de OPGW cabo de fibra ótica aéreo exterior

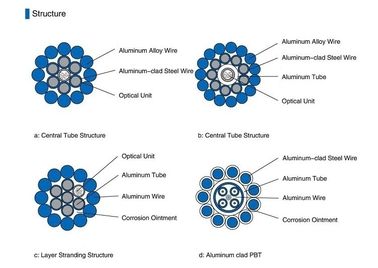

O cabo de OPGW é um tipo de estrutura do cabo com composto da transmissão ótica e do fio à terra aéreo para a transmissão de energia. Seu funcionamento na linha de transmissão de energia como o cabo de fibra ótica e o fio à terra aéreo que podem fornecer a proteção do curto circuito e da condução procura um caminho mais curto a moeda. Os OPGW consistem na unidade ótica do tubo de aço inoxidável, fio de aço de alumínio do revestimento, fio da liga de alumínio. Tem a estrutura de aço inoxidável central do tubo e a estrutura do encalhamento da camada. Nós podemos projetar a estrutura de acordo com a condição do ambiente e exigências de clientes diferentes.
Características
1.Large diâmetro, grande capacidade da fibra
a estrutura 2.The é estável e a confiança é alta
a capacidade 3.Excellent contra o lado e proeminentes procuram um caminho mais curto a capacidade atual
o projeto 4.The de encalhamento o melhor pode obter o comprimento em excesso da fibra ótica secundária
o número 5.The de costas pode ser projetado em duas ou três camadas
6.Match com fios de terreno comum
Speicfication
| Contagem do cabo |
Para fora sheathDiameter (milímetros) |
Peso (quilogramas) |
Resistência à tração permissível mínima (N) |
carga permissível mínima do esmagamento (N/100mm) |
Raio de curvatura mínimo (milímetros) |
Temperatura de armazenamento (°C) |
| a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
a curto prazo |
a longo prazo |
| 72 |
13,5 |
160 |
1500 |
600 |
1000 |
300 |
20D |
10D |
-40~70 |
Nota: Esta folha de dados pode somente ser uma referência, mas não um suplemento ao contrato. Contacte por favor as vendas para os detalhes.
Parâmetros estruturais
| Modelo do cabo |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
| Número /diameter (milímetro) de tubo de aço inoxidável |
1/3.5 |
2/2.4 |
2/2.6 |
2/2.8 |
1/3.0 |
| Número /diameter do fio do AL (milímetros) |
0/3.5 |
12/2.4 |
12/2.6 |
12/2.8 |
12/3.0 |
| Número /diameter do fio de ACS (milímetros) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
| Diâmetro do cabo (milímetros) |
10,5 |
12,0 |
13,0 |
14,0 |
15,0 |
| RTS (KN) |
75 |
45 |
53 |
64 |
80 |
| Peso do cabo (kg/km) |
415 |
320 |
374 |
432 |
527 |
| Resistência da C.C. (200C W/km) |
1,36 |
0,524 |
0,448 |
0,386 |
0,327 |
| Módulo de elasticidade (Gpa) |
162,0 |
96,1 |
95,9 |
95,6 |
97,8 |
| coeficiente da expansão térmica linear (1/×10-6) |
12,6 |
17,8 |
17,8 |
17,8 |
17,2 |
| Procurar um caminho mais curto a capacidade (² s do kA) |
24,0 |
57,3 |
78,9 |
105,8 |
150,4 |
| Temperatura máxima da operação (c) |
200 |
200 |
200 |
200 |
200 |
Embalagem e envio
O cabo é fornecido dos comprimentos como especificado no PI ou como a exigência. Cada comprimento será enviado em um cilindro ferro-de madeira separado. O diâmetro mínimo do tambor do cilindro não será menos de 30 vezes o diâmetro do cabo.
As extremidades de cabo serão seladas com os tampões de proteção plásticos para impedir a penetração da água. As extremidades serão facilmente acessíveis para testar. Um relatório de teste da inspeção final com dados de desempenho da atenuação para cada fibra é unido dentro do cilindro.
