Fios de fixação em tubos de fibra óptica composta

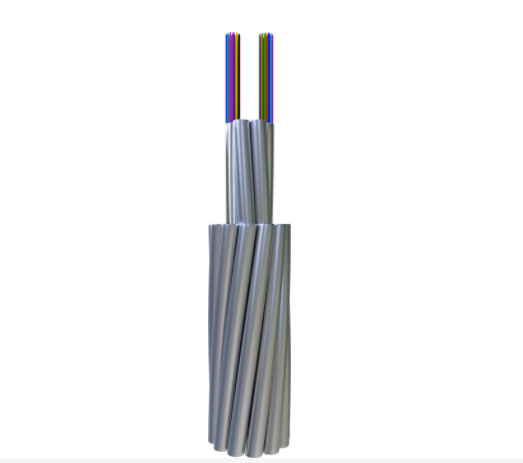

O OPGW é um fio que tem fibra óptica no interior e serve dois propósitos: como um fio de terra e para comunicação.e novas despesas gerais.

Características

Os tubos de aço inoxidável preenchidos com gel protegem e suportam as fibras ópticas.Isso o torna forte e confiável com boas propriedades elétricas e mecânicas.





	Atenuação				Largura de banda		Dispersão do modo de polarização
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibras individuais	Valor de ligação de projeto (M=20, Q=0,01%)
G652D	- Não.	- Não.	≤ 0,35 dB/km	≤ 0,21 dB/km	- Não.	- Não.	≤ 0,20ps/km	≤ 0,1ps/km
G655	- Não.	- Não.	- Não.	≤ 0,22 dB/km	- Não.	- Não.	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤ 1,0 dB/km	- Não.	- Não.	≥ 600MHz.km	≥ 1200MHz.km	- Não.	- Não.
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	- Não.	- Não.	≥ 200MHz.km	≥ 600MHz.km	- Não.	- Não.

Desempenho

	Classificação	Materiais	Valor
Construção	Fibras ópticas	G652D/G655 etc.	2 - 144
	Tubos de protecção	Tubos de aço inoxidável	1.5 - 6 mm
	Linha encalhada	Fios AS/Fios AA/Al Rod	1.5 - 6 mm
	Diâmetro máximo		30 mm
	Secção transversal		500 mm2
Características	De acordo com as normas DL/T 832, IEC60794-4-10, IEEE1138
	Resistência à tração máxima (RTS) (kN)		700
	Resistência à esmagamento máxima ((N/100 mm)		3000
	Capacidade máxima de corrente curta (40°C a 200°C) ((kA2s)		2000
	Min. raio de curvatura (dinâmico)		20D
	Min. raio de curvatura (estático)		15D
Desempenho ambiental	Instalação (°C)		-10 a +50
	Transporte e exploração (°C)		-40 a +65

Nota: D é o diâmetro do cabo.

Tipo específico e dados técnicos

- Não, não.	Dados técnicos
	Tipo de produto	Tipo de estrutura	Max. Fibras Contagem	Secção do fio AS (mm2)	Diâmetro (mm)	Peso do cabo (kg/km)	Resistência à tração (kN)	20°C Resistência (Ω/km)	Capacidade de corrente de curto prazo (40-200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	A partir de 1 de janeiro de 2018 11/2.8/20AS, Unidade Ótica 2/2.5	48	≈ 90	13.2	≤ 641	≥ 112	≤ 0.98	≥ 45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Unidade Ótica 2/2.5	48	≈ 90	13.2	≤ 457	≥ 57	≤ 0.52	≥ 67
3	OPGW-24B1.3-100-[118;50]	A partir de 1 de janeiro de 2018 11/2.8/20AS, Unidade Ótica 1/2.5	24	≈ 100	13.2	≤ 674	≥ 118	≤ 0.93	≥ 50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Unidade Ótica 1/2.5	24	≈ 100	13.2	≤ 479	≥ 60	≤ 0.49	≥ 74
5	OPGW-24B1.3-110-[133;63]	A partir de 1 de janeiro de 2018 10/3.2/20AS, Unidade Ótica 1/2.5	24	≈ 110	14	≤ 760	≥133	≤ 0.83	≥ 63
6	OPGW-24B1.3-110-[140;68]	A partir de 1 de janeiro de 2018 11/3.05/20AS, Unidade Ótica 1/2.6	24	≈ 110	14.3	≤ 791	≥ 140	≤ 0.80	≥ 68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, unidade óptica 1/2.7	24	≈ 37 ≈ 74 ((AA)	14.1	≤ 473	≥ 67	≤ 0.40	≥ 95
8	OPGW-36B1.3-120-[145;73]	1/3/20AS+5/2.9/20AS+ 12/2.9/20AS, Unidade Ótica 1/2.8	36	≈ 120	14.6	≤ 820	≥ 145	≤ 0.77	≥ 73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, unidade óptica 1/2.8	36	≈ 120	14.6	≤ 700	≥ 95	≤ 0.55	≥ 98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Unidade Ótica 1/2.8	36	≈ 120	14.6	≤ 582	≥ 74	≤ 0.42	≥ 110
11	OPGW-72B1.3-120-[147;76]	A partir de 1 de janeiro de 2020 12/3.0/20AS, Unidade Ótica 2/2.9	72	≈ 120	15.2	≤ 832	≥147	≤ 0.76	≥ 76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Unidade Ótica 2/2.9	72	≈ 120	15.2	≤ 711	≥ 96	≤ 0.53	≥ 101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Unidade Ótica 2/2.9	72	≈ 120	15.2	≤ 591	≥ 74	≤ 0.40	≥ 114
14	OPGW-36B1.3-130-[155;85]	A partir de 1 de janeiro de 2018: 12/3.0/20AS, unidade óptica 1/2.9	36	≈ 130	15.2	≤ 879	≥155	≤ 0.72	≥ 85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Unidade Ótica 1/2.9	36	≈ 130	15.2	≤ 751	≥ 102	≤ 0.50	≥ 114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, unidade óptica 1/2.9	36	≈ 130	15.2	≤ 624	≥ 79	≤ 0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/33/20AS+5/3.2/20AS+ 12/3.2/20AS, unidade óptica 1/3.1	36	≈ 140	16.1	≤ 995	≥ 175	≤ 0.65	≥ 100
18	OPGW-36B1.3-140-[115;140]	1/33/30AS+5/3.2/30AS+ 12/3.2/30AS, unidade óptica 1/3.1	36	≈ 140	16.1	≤ 850	≥ 115	≤ 0.45	≥ 140
19	OPGW-36B1.3-145-[86;170]	1/33/20AS+5/3.2/20AS+ 12/3.2/AA, unidade óptica 1/3.1	36	≈ 49 ≈96(AA)	16.1	≤ 611	≥ 86	≤ 0.31	≥ 170
20	OPGW-48B1.3-150-[182;123]	A partir de 1 de janeiro de 2018 12/3.3/20AS, unidade óptica 1/3.2	48	≈ 150	16.6	≤1055	≥182	≤ 0.60	≥ 123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, unidade óptica 1/3.2	48	≈ 150	16.6	≤ 901	≥122	≤ 0.42	≥ 165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, unidade óptica 1/3.2	48	≈ 150	16.6	≤ 747	≥ 95	≤ 0.33	≥ 195
23	OPGW-72B1.3-150-[172;110]	1/34/20AS+ 4/3.3/20AS+ 12/3.3/20AS, Unidade Ótica 2/3.2	72	≈ 150	16.6	≤ 998	≥172	≤ 0.64	≥ 110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Unidade Ótica 2/3.2	72	≈ 150	16.6	≤ 853	≥ 116	≤ 0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/36/20AS+5/3.5/20AS+ 12/3.5/20AS, unidade óptica 1/3.4	48	≈ 170	17.6	≤ 110	≥ 198	≤ 0.54	≥ 150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, Unidade Ótica 2/3.5	72	≈ 170	18.2	≤ 1187	≥ 199	≤ 0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, unidade óptica 1/3.5	48	≈ 180	18.2	≤1372	≥ 252	≤ 0.72	≥ 125
28	OPGW-48B1.3-180-[211;175]	1/38/20AS+5/3.6/20AS+ 12/3.6/20AS, unidade óptica 1/3.5	48	≈ 180	18.2	≤ 1255	≥211	≤ 0.50	≥ 175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, unidade óptica 1/3.5	48	≈ 180	18.2	≤ 1071	≥147	≤ 0.35	≥ 234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, unidade óptica 1/3.5	48	≈ 180	18.2	≤ 888	≥ 113	≤ 0.28	≥ 262
31	OPGW-48B1.3-235-[268;243.4)	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Unidade óptica 1/3.5	48	≈235	20.3	≤1594	≥ 268	≤ 0.38	≥ 243.4

Outros tipos e contagens de fibras ópticas, fios de cadeia estão disponíveis mediante pedido.

Características de ensaio mecânico e ambiental

Ponto	Método de ensaio	Requisitos
Tensão	IEC 60794-1-2-E1 Carga: de acordo com a estrutura do cabo comprimento da amostra: não inferior a 10 m, comprimento ligado não inferior a 100 m Tempo de duração: 1min	40%RTS sem tensão adicional da fibra ((0,01%), sem atenuação adicional (0,03dB). Deformação da fibra RTS de 60%≤0,25%, atenuação adicional≤0,05dB (Nenhuma atenuação adicional após o ensaio).
Esmagar	IEC 60794-1-2-E3 Carga: de acordo com o quadro acima, três pontos Duração: 10min	Atenuação adicional a 1550 nm ≤ 0,05 dB/fibra; Sem danos aos elementos
Penetração da água	IEC 60794-1-2-F5B Tempo: 1 hora comprimento da amostra: 0,5 m Altura da água: 1 m	Não há fugas de água.
Ciclos de temperatura	IEC 60794-1-2-F1 comprimento da amostra: não inferior a 500 m Intervalo de temperatura: -40°C a +65°C Ciclos: 2 Tempo de permanência do ensaio de ciclo de temperatura: 12h	A variação do coeficiente de atenuação deve ser inferior a 0,1 dB/km a 1550 nm.

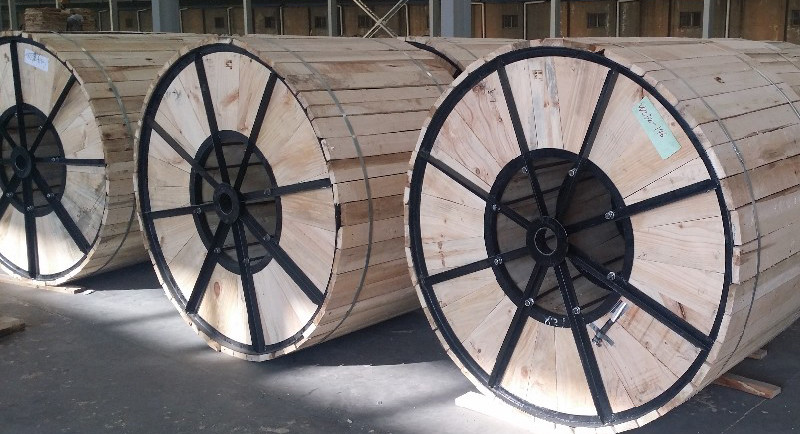

Embalagem e Envio
