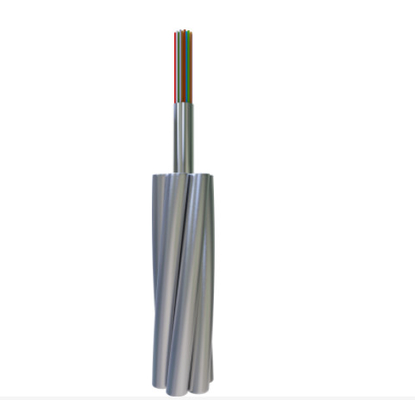

Fios aéreos de fixação à terra de fibras ópticas compostas (unitubo)

Características

A proteção e o suporte das fibras ópticas são fornecidos por tubos de aço inoxidável que são preenchidos com gel hidrofóbico.O desempenho de tração é bom. Os tubos têm um pequeno diâmetro e peso leve, o que resulta em baixa carga adicional na torre.O que facilita a montagem..

	Atenuação				Largura de banda		Dispersão do modo de polarização
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibras individuais	Valor de ligação de projeto (M=20, Q=0,01%)
G652D	- Não.	- Não.	≤ 0,35 dB/km	≤ 0,21 dB/km	- Não.	- Não.	≤ 0,20ps/km	≤ 0,1ps/km
G655	- Não.	- Não.	- Não.	≤ 0,22 dB/km	- Não.	- Não.	≤ 0,20ps/km	≤ 0,1ps/km
50/125 μm	≤ 3,0 dB/km	≤ 1,0 dB/km	- Não.	- Não.	≥ 600MHz.km	≥ 1200MHz.km	- Não.	- Não.
62.5/125 μm	≤ 3,5 dB/km	≤ 1,0 dB/km	- Não.	- Não.	≥ 200MHz.km	≥ 600MHz.km	- Não.	- Não.

Construções e desempenho

	Classificação	Materiais	Valor
Construção	Fibras ópticas	G652D/G655 etc.	2 - 48
	Tubos de protecção	Tubos de aço inoxidável	1.5 - 6 mm
	Linha encalhada	Fios AS/Fios AA/Al Rod	1.5 - 6 mm
	Diâmetro máximo		18 mm
	Secção transversal		200 mm2
Características	De acordo com as normas DL/T 832, IEC60794-4-10, IEEE1138
	Resistência à tração máxima (RTS) (kN)		280
	Resistência à esmagamento máxima ((N/100 mm)		2200
	Capacidade máxima de corrente curta (40°C-200°C) ((kA2s)		100
	Min. raio de curvatura (dinâmico)		20D
	Min. raio de curvatura (estático)		15D
Desempenho ambiental	Instalação (°C)		-10 a +50
	Transporte e exploração (°C)		-40 a +65

Nota: D é o diâmetro do cabo.

Tipo específico e dados técnicos

- Não, não.	Dados técnicos
	Tipo de produto	Tipo de estrutura	Contagem máxima de fibras	Secção do fio AS (mm2)	Diâmetro (mm)	Peso do cabo (kg/km)	Resistência à tração (kN)	20°C Resistência (Ω/km)	Capacidade de corrente de curto prazo (40-200°C kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, unidade óptica 1/3.0	24	≈ 40	9.0	≤ 304	≥ 51	≤ 2.10	≥ 9
2	OPGW-24B1.3-50-[58;11.5)	6/3.2/20AS, unidade óptica 1/3.2	24	≈ 50	9.6	≤ 345	≥ 58	≤ 1.82	≥ 11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, unidade óptica 1/3.8	48	≈ 70	11.4	≤ 475	≥ 77	≤ 1.30	≥ 24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, unidade óptica 1/3.8	48	≈ 70	11.4	≤340	≥ 42	≤ 0.70	≥ 38

Outros tipos e contagens de fibras ópticas, fios de cadeia estão disponíveis mediante pedido.

Características dos ensaios mecânicos e ambientais

Ponto	Método de ensaio	Requisitos
Tensão	IEC 60794-1-2-E1 Carga: de acordo com a estrutura do cabo comprimento da amostra: não inferior a 10 m, comprimento ligado não inferior a 100 m Tempo de duração: 1min	40%RTS sem tensão adicional da fibra ((0,01%), sem atenuação adicional (0,03dB). Deformação da fibra RTS de 60%≤0,25%, atenuação adicional≤0,05dB (Nenhuma atenuação adicional após o ensaio).
Esmagar	IEC 60794-1-2-E3 Carga: de acordo com a tabela acima, três pontos	Atenuação adicional a 1550 nm ≤ 0,05 dB/fibra; Sem danos aos elementos
Penetração da água	IEC 60794-1-2-F5B Tempo: 1 hora comprimento da amostra: 0,5 m altura da água: 1 m	Não há fugas de água.
Ciclos de temperatura	IEC 60794-1-2-F1 comprimento da amostra: não inferior a 500 m faixa de temperatura: -40°C a +65°C Ciclos: 2 Tempo de permanência do ensaio de ciclo de temperatura: 12h	A variação do coeficiente de atenuação deve ser inferior a 0,1 dB/km a 1550 nm.
