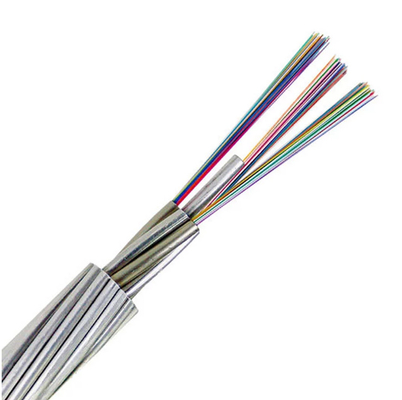

OPGW Airlal fio 24/48 núcleo OPGW cabo de fibra óptica de modo único G652D

Tipo de tubo solto central

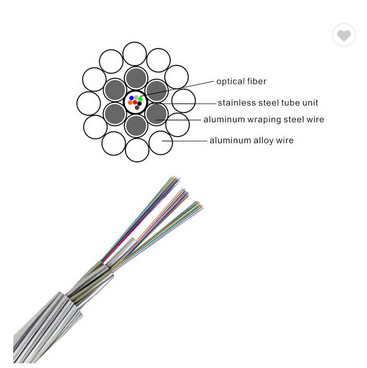

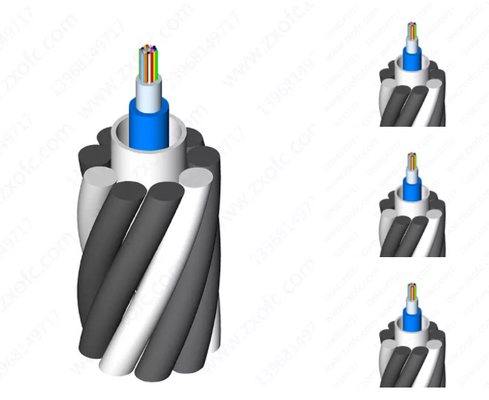

As fibras são colocadas vagamente num tubo de aço inoxidável fechado e resistente à água, cheio de gel que bloqueia a entrada de água.Este tubo fornece proteção à fibra durante a instalação e operação em condições ambientais severasA camada de alumínio sobre o tubo é opcional. O tubo óptico inoxidável está localizado no centro do cabo protegido por camadas únicas ou múltiplas de aço revestido de alumínio e fios irritantes de alumínio.Os fios de aço revestidos de alumínio são em forma de trapezoide em torno da unidade óptica para fornecer uma construção compactaOs fios metálicos proporcionam resistência mecânica para suportar condições de instalação e de funcionamento severas, ao mesmo tempo em que conseguem condutividade para controlar o aumento da temperatura durante condições de curto-circuito.

Tubos múltiplos soltos

Tipo de tubo solto múltiplo

As fibras são encerradas num tubo de aço inoxidável resistente à água, contendo um gel que bloqueia a água.A camada interna de um cabo padrão de várias camadas consiste em dois ou três tubos ópticos de aço inoxidável que são enrolados helicoidalmenteO tipo de tubos múltiplos soltos é adequado para exigências de alta contagem de fibras (mais de 48 fibras) com um máximo de 144 fibras.Ele pode atender aos requisitos de grande capacidade de corrente e grandes secções transversais.

Aplicação

O OPGW serve tanto como um fio de terra como um sistema de comunicação nas novas linhas eléctricas, em especial nas linhas normais e de alta tensão.fornecendo comunicação de fibra adicional e oferecendo corrente de curto-circuito e resistência ao raio.

Os cabos OPGW são usados principalmente em linhas de 500KV, 220KV e 110KV. Eles são tipicamente empregados em linhas novas devido a cortes de energia e limitações de segurança.São mais adequados para linhas de alta tensão superiores a 110 kV com comprimentos longos (normalmente superiores a 250 m).

Características

Fibras e LooseTUbe CIdentificação

As fibras individuais e os tubos soltos devem cumprir a norma TIA/EIA-598-A e seguir o código de cores especificado a seguir.

Tubos de aço n.o 1 (fibras n.os 1-12): fibras ópticas de modo único (SM)

Cores de fibras

Tubos de aço 2 (fibras n.os 13-24): Fibra óptica de modo único (SM)

Um traçador preto (50 mm de distância)

Tubos de aço n.o 3 (fibras n.o 25-36): fibras ópticas de modo único (SM)

Um traçador preto (100 mm de largura)

Tubos de aço 4 (fibras n.o 37-48): Fibra óptica de modo único (SM)

Um traçador preto (150 mm de distância)
